Chuẩn bảo vệ IP67 & chống phá hoại IK10: nền tảng độ bền cho camera lắp đặt ngoài trời

Một camera ngoài trời hỏng sớm thường không phải vì cảm biến hay quang học kém, mà vì một mắt xích bảo vệ bị thiếu: nước thấm qua đầu cáp, bụi ẩm lọt vào thân máy, hoặc thiết bị bị va đập, phá hoại. Bài viết giải mã chuẩn chống bụi/nước IP67 và chống va đập IK10 nền tảng để hệ thống bền bỉ, không gián đoạn giám sát.

1. Bối cảnh kỹ thuật và vai trò của cấp bảo vệ đối với tuổi thọ hệ thống

Camera lắp ngoài trời hoặc tại các khu vực rủi ro không chỉ làm nhiệm vụ quan sát mà phải vận hành liên tục trong môi trường khắc nghiệt: mưa nắng, bụi, độ ẩm cao và cả nguy cơ va đập, phá hoại. Khác với thiết bị đặt trong nhà nơi điều kiện ổn định và ít tác động cơ học camera ngoài trời chịu áp lực môi trường suốt vòng đời. Vì vậy, yếu tố quyết định thiết bị “sống” được bao lâu và giám sát ổn định đến đâu không nằm ở cảm biến, mà nằm ở cấp bảo vệ của vỏ máy.

Trong thực tế triển khai, một camera ngoài trời hỏng sớm thường không phải vì quang học hay cảm biến kém, mà vì một mắt xích bảo vệ bị thiếu: nước thấm qua đầu cáp không bịt kín, bụi và hơi ẩm lọt vào thân máy gây mờ kính và chập mạch, hoặc thiết bị bị va đập, phá hoại ở vị trí trong tầm với. Hệ quả là hệ thống mất giám sát đúng vào thời điểm cần nhất, kéo theo chi phí thay thế và gián đoạn vận hành.

Phần dưới đây phân tích cấu trúc của một thiết kế bảo vệ ngoài trời đạt chuẩn, đối chiếu với năng lực của dòng camera ngoài trời vỏ kim loại Ikegawa đạt IP66, IP67 và IK10 như một minh hoạ, và làm rõ những điểm cần lưu ý khi lựa chọn để hệ thống bền bỉ, không vào nước, không gián đoạn giám sát. Độ bền là một nửa câu chuyện về “nhìn thấy gì”; nửa còn lại là chất lượng hình ảnh, phân tích trong bài độ phân giải & mật độ điểm ảnh (DORI) và bài Full Color / Starlight.

2. Một thiết kế bảo vệ ngoài trời đạt chuẩn gồm những gì và thiết bị phải làm được gì

Một vỏ camera được coi là “đạt chuẩn ngoài trời” khi nó đồng thời xử lý được toàn bộ các tác nhân của môi trường lắp đặt: bụi, nước, va đập cơ học cùng dải nhiệt độ và độ ẩm. Tương ứng, thiết bị đầu cuối phải đáp ứng cùng lúc các năng lực sau, và mỗi năng lực cần được đọc đúng qua chỉ số kỹ thuật chứ không chỉ qua mô tả chung:

Chống bụi (chữ số đầu của chỉ số IP). Chữ số đầu mô tả khả năng chống vật rắn và bụi, cao nhất là 6 tức kín bụi hoàn toàn. Với thiết bị ngoài trời, đây là mức tối thiểu nên có để bụi mịn không tích tụ làm hỏng cơ cấu và quang học bên trong.

Chống nước (chữ số sau của chỉ số IP). Chữ số sau chạy từ 0 đến 8, trong đó 6 là chịu tia nước mạnh từ mọi hướng, 7 là chịu ngâm trong nước ở độ sâu tới 1 m trong 30 phút, 8 là ngâm liên tục ở độ sâu lớn hơn. IP66 vừa kín bụi tuyệt đối (số 6) vừa chịu được tia nước áp lực mạnh phun từ mọi hướng (số 6), là mức tối thiểu nên có cho thiết bị ngoài trời; IP67 vừa kín bụi tuyệt đối (số 6) vừa chịu ngâm nước tạm thời (số 7), phù hợp nơi dễ đọng nước, ngập cục bộ hay xịt rửa áp lực (xem Hình 1 và Hình 2).

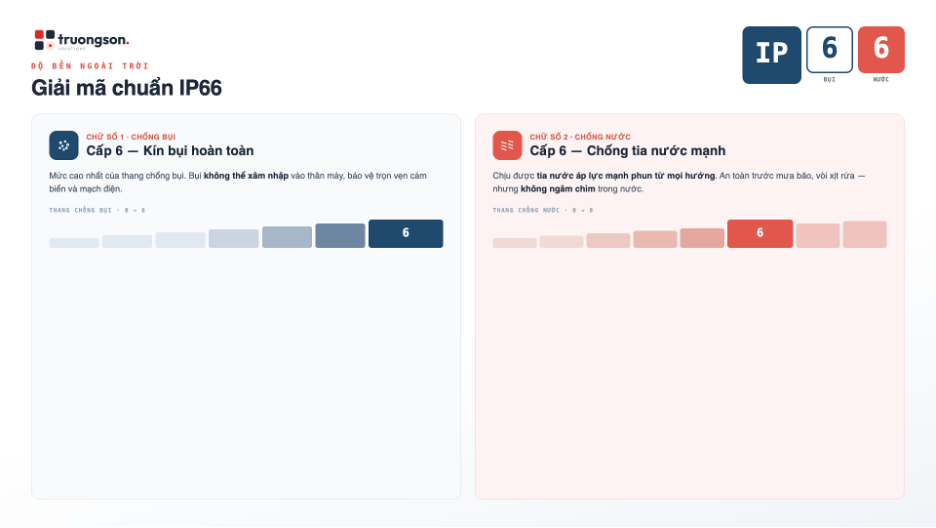

Hình 1: Giải mã chuẩn IP66 kín bụi hoàn toàn và chống tia nước áp lực mạnh từ mọi hướng.

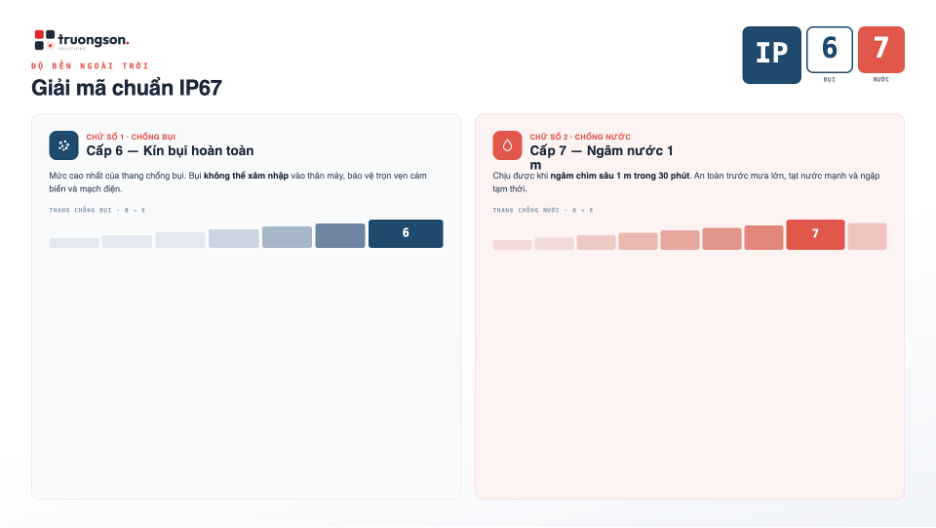

Hình 2: Giải mã chuẩn IP67  kín bụi hoàn toàn và chịu ngâm nước sâu 1 m trong 30 phút.

Chống va đập cơ học (chỉ số IK). Theo tiêu chuẩn IEC 62262, thang IK chạy từ IK01 đến IK10 theo mức năng lượng va đập: IK08 khoảng 5 joule, IK09 khoảng 10 joule, IK10 khoảng 20 joule (tương đương vật nặng 5 kg rơi tự do từ độ cao 40 cm). IK10 là mức cao nhất của thang phổ thông, cần cho vị trí có nguy cơ va đập hoặc cố ý phá hoại (xem Hình 3).

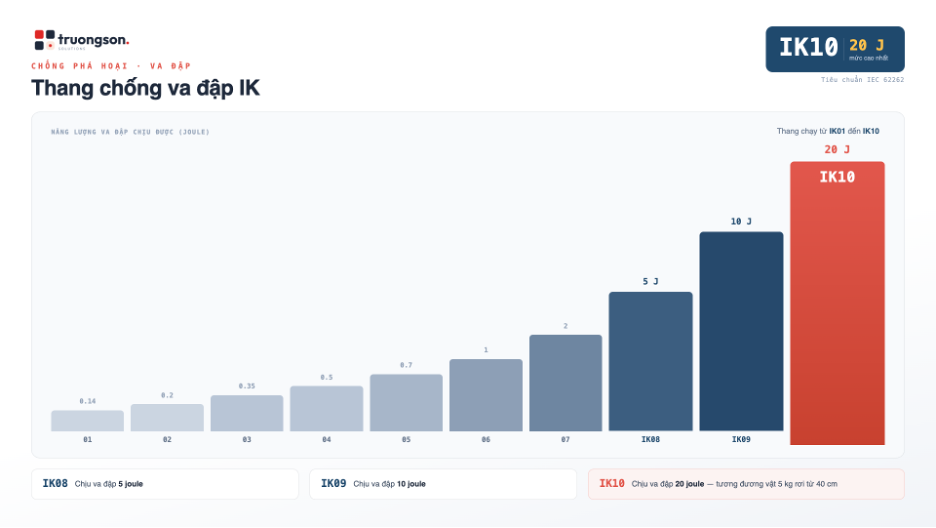

Hình 3: Thang chống va đập IK theo IEC 62262 IK10 là mức cao nhất, chịu va đập 20 joule (tương đương vật nặng 5 kg rơi tự do từ độ cao 40 cm).

Vỏ và gioăng kín. Vỏ kim loại cùng hệ gioăng kín là phần cứng tạo ra cấp IP/IK trên thực tế; vật liệu phải chịu ăn mòn, tia UV và chênh lệch nhiệt mà không cong vênh hay rạn nứt theo thời gian.

Dải nhiệt độ và độ ẩm làm việc. Thiết bị phải hoạt động ổn định trong khoảng nhiệt độ và độ ẩm của khí hậu lắp đặt; thông số cụ thể lấy theo datasheet của model được chọn.

Năm yếu tố phải đi cùng nhau

Chỉ cần thiếu một mắt xích, ví dụ thân máy đạt IP67 nhưng đầu cáp hay hộp đấu nối để hở là đủ để vô hiệu hoá toàn bộ thiết kế bảo vệ. Cấp bảo vệ của thân máy phải đồng bộ với phụ kiện lắp đặt.

3. Ánh xạ vào yêu cầu kỹ thuật ngành

Các yêu cầu kỹ thuật ngành đối với thiết bị lắp ngoài trời, dù được diễn đạt theo nhiều cách, đều quy về một số nhóm năng lực bắt buộc. Đối chiếu thiết bị với từng nhóm này là cơ sở để khẳng định sản phẩm đáp ứng.

Cấp chống bụi và nước phù hợp môi trường. Thiết bị ngoài trời cần đạt từ IP66 trở lên; với nơi khắc nghiệt, dễ đọng nước hoặc có nguy cơ ngập cục bộ thì IP67 là mức nên chọn. Cấp IP quyết định trực tiếp việc thiết bị có chịu được mưa tạt, hơi ẩm và xịt rửa hay không.

Chống va đập cho vị trí có nguy cơ phá hoại. Tại cổng, khu công cộng, lối đi hay những điểm trong tầm với, thiết bị phải đạt IK10 để chịu được va đập cơ học mạnh và hành vi cố ý phá hoại mà vẫn duy trì giám sát.

Vỏ bền trong môi trường khắc nghiệt. Yêu cầu ngành đòi hỏi vật liệu vỏ chịu ăn mòn, chịu tia UV và ổn định trước chênh lệch nhiệt; vỏ kim loại kết hợp gioăng kín là cấu hình đáp ứng tốt cho điều kiện ngoài trời lâu dài.

Dải nhiệt độ và độ ẩm làm việc đáp ứng khí hậu lắp đặt. Mỗi vùng có biên độ nhiệt và ẩm riêng; thiết bị phải vận hành ổn định trong khoảng đó, với thông số cụ thể đối chiếu theo datasheet của model.

Biện pháp bảo vệ và phụ kiện đồng bộ. Cấp bảo vệ của thân máy chỉ trọn vẹn khi đi cùng hộp đấu nối kín nước, phụ kiện lắp đồng cấp, cùng giải pháp chống sét lan truyền và bảo vệ nguồn/tín hiệu cho thiết bị ngoài trời.

4. Chứng minh đáp ứng yêu cầu kỹ thuật

Đối chiếu trực tiếp từng nhóm yêu cầu kỹ thuật ngành với cấu hình của dòng camera ngoài trời Ikegawa đạt IP67/IK10 cho thấy thiết bị bao phủ đủ chuỗi bảo vệ cần thiết cho lắp đặt ngoài trời. Bảng dưới đây là cơ sở để lập bảng đáp ứng trong hồ sơ.

Yêu cầu kỹ thuật	Tiêu chí kỹ thuật	Khả năng Ikegawa (dòng IP ngoài trời)	Kết luận
Chống bụi và nước ngoài trời	IP66 trở lên; IP67 cho nơi khắc nghiệt	IP67: kín bụi hoàn toàn, chịu ngâm nước tạm thời	Đáp ứng (vượt IP66)
Chống va đập / phá hoại	Cấp IK cao cho vị trí rủi ro	IK10: khoảng 20 joule theo IEC 62262	Đáp ứng
Vỏ bền môi trường khắc nghiệt	Vật liệu chịu ăn mòn, UV; gioăng kín	Vỏ kim loại, gioăng kín	Đáp ứng
Dải nhiệt độ / độ ẩm làm việc	Đáp ứng khí hậu lắp đặt	Theo datasheet model	Đáp ứng (theo datasheet)
Phụ kiện & bảo vệ đồng bộ	Hộp đấu nối kín nước, chống sét nguồn/tín hiệu	Phụ kiện lắp đồng cấp + khuyến nghị SPD/tiếp địa	Đáp ứng (theo phương án)

Ngoài cấp bảo vệ của thân máy, mức “đáp ứng” trên thực tế còn phụ thuộc chất lượng lắp đặt và phụ kiện đi kèm; vì vậy cần đồng bộ hộp đấu nối kín nước, chống sét lan truyền và tiếp địa cho thiết bị ngoài trời. Các thông số nhiệt độ và độ ẩm cụ thể lấy theo datasheet của model được chọn.

5. Lưu ý chọn đúng để bền và không gián đoạn giám sát

Chọn đúng cấp bảo vệ mới là một nửa bài toán; nửa còn lại nằm ở lắp đặt và bảo trì. Những lưu ý dưới đây giúp giữ trọn cấp IP67/IK10 trên thực địa và tránh hỏng hóc sớm.

Chọn cấp IP theo môi trường. Nơi dễ đọng nước, hay ngập cục bộ hoặc cần xịt rửa nên dùng IP67 thay vì chỉ IP66; chênh lệch giữa “chịu tia nước” và “chịu ngâm” là khác biệt quyết định ở các vị trí này.

Chọn cấp IK theo nguy cơ va đập. Cổng, khu công cộng, lối đi đông người và các điểm trong tầm với cần IK10; những vị trí cao, khuất tầm tay có thể cân nhắc mức thấp hơn để tối ưu chi phí.

Làm kín toàn bộ đường vào nước. Dùng hộp đấu nối và phụ kiện đế lắp đồng cấp bảo vệ, bịt đầu cáp bằng ốc siết cáp (cable gland) đúng cỡ, chừa đoạn cáp võng xuống (drip loop) và trám silicon trung tính tại điểm khoan bắt vít. Nước thường vào qua mối nối hở chứ không phải qua thân máy.

Bảo vệ nguồn và tín hiệu. Lắp thiết bị chống sét lan truyền (SPD) cho cả nguồn và tín hiệu, kèm tiếp địa đạt chuẩn; dùng nguồn và dây mạng đạt chuẩn ngoài trời, và với PoE chọn switch/injector đủ công suất theo khoảng cách kéo dây.

Bảo trì định kỳ. Vệ sinh kính/dome, kiểm tra và thay gioăng khi chai cứng hay nứt, siết lại ốc siết cáp và nắp hộp; sau mỗi mùa mưa nên rà soát điểm vào nước, tiếp địa và chất lượng tín hiệu để phát hiện xuống cấp trước khi mất giám sát.

6. Câu hỏi thường gặp về chuẩn IP67 và IK10 (Q&A)

Câu hỏi thường gặp (FAQ)

IP67 là gì?

IP67 là cấp bảo vệ theo tiêu chuẩn IEC 60529: số 6 nghĩa là kín bụi hoàn toàn, số 7 nghĩa là chịu được khi ngâm trong nước ở độ sâu tới 1 m trong 30 phút. Với camera ngoài trời, IP67 đảm bảo bụi không xâm nhập và thiết bị an toàn trước mưa lớn, đọng nước hay ngập cục bộ tạm thời.

IP66 là gì?

IP66 là cấp bảo vệ theo tiêu chuẩn IEC 60529: số 6 đầu nghĩa là kín bụi hoàn toàn, số 6 sau nghĩa là chịu được tia nước áp lực mạnh phun từ mọi hướng. Với camera ngoài trời, IP66 đảm bảo bụi không xâm nhập và thiết bị an toàn trước mưa tạt, gió mạnh và xịt rửa áp lực, nhưng không chịu được ngâm chìm trong nước như IP67.

IK10 là gì và chịu được va đập bao nhiêu?

IK10 là cấp chống va đập cao nhất của thang IK theo tiêu chuẩn IEC 62262, chịu được năng lượng va đập khoảng 20 joule, tương đương một vật nặng 5 kg rơi tự do từ độ cao 40 cm. Cấp này phù hợp cho vị trí có nguy cơ va chạm mạnh hoặc bị cố ý phá hoại.

IP66 và IP67 khác nhau như thế nào?

Cả IP66 và IP67 đều kín bụi hoàn toàn (số 6). Khác biệt nằm ở chữ số chống nước: IP66 chịu được tia nước áp lực mạnh từ mọi hướng nhưng không ngâm chìm, còn IP67 chịu được khi ngâm trong nước sâu 1 m trong 30 phút. Vì vậy IP67 phù hợp hơn cho nơi dễ đọng nước hoặc ngập cục bộ.

Camera ngoài trời nên chọn IP66 hay IP67?

Camera ngoài trời nên đạt tối thiểu IP66; với nơi khắc nghiệt, dễ đọng nước, có nguy cơ ngập cục bộ hoặc cần xịt rửa áp lực thì nên chọn IP67. Chênh lệch giữa “chịu tia nước” (IP66) và “chịu ngâm nước” (IP67) là khác biệt quyết định ở các vị trí này.

Camera đạt IP67 có ngâm dưới nước lâu dài được không?

Không. IP67 chỉ chịu ngâm nước tạm thời ở độ sâu tới 1 m trong 30 phút, phù hợp với mưa lớn hay ngập cục bộ. Nếu cần ngâm chìm liên tục ở độ sâu lớn hơn thì phải dùng thiết bị đạt IP68.

Vì sao camera ngoài trời cần vỏ kim loại và gioăng kín?

Vỏ kim loại cùng hệ gioăng kín là phần cứng tạo ra cấp IP/IK trên thực tế: chúng chặn bụi và nước xâm nhập, đồng thời chịu được va đập, ăn mòn, tia UV và chênh lệch nhiệt theo thời gian mà không cong vênh hay rạn nứt.

Làm sao để giữ trọn chuẩn IP67/IK10 khi lắp đặt?

Cấp bảo vệ của thân máy chỉ trọn vẹn khi lắp đặt đúng: bịt kín đầu cáp bằng ốc siết cáp (cable gland) đúng cỡ, chừa đoạn cáp võng (drip loop), dùng hộp đấu nối kín nước đồng cấp, lắp chống sét lan truyền (SPD) kèm tiếp địa và bảo trì định kỳ. Chỉ cần một đầu cáp hở cũng đủ vô hiệu hoá cả thiết kế bảo vệ.

7. Kết luận

Đối với camera lắp ngoài trời, tiêu chí quyết định không phải “hình nét đến đâu” mà “vỏ bảo vệ có giữ cho thiết bị sống và giám sát liên tục hay không”. Cấp chống bụi và nước IP67, cùng cấp chống va đập IK10, đi cùng vỏ kim loại và gioăng kín, là điều kiện nền để camera chịu được mưa nắng, bụi ẩm và nguy cơ phá hoại trong suốt vòng đời.

Qua đối chiếu, dòng camera ngoài trời Ikegawa đạt IP67/IK10 đáp ứng đủ từng nhóm yêu cầu kỹ thuật cho lắp đặt ngoài trời. Phần còn lại thuộc về thiết kế lắp đặt: chọn đúng cấp IP/IK theo từng vị trí, làm kín toàn bộ đường vào nước, đồng bộ phụ kiện, chống sét và bảo trì định kỳ để hệ thống bền bỉ, không hỏng sớm và không gián đoạn giám sát đúng lúc cần nhất. Khi đã chắc về độ bền vỏ máy, hãy tối ưu chất lượng hình ảnh: tham khảo bài DORI & mật độ điểm ảnh để chọn đúng tiêu cự và vị trí lắp.
