Hướng dẫn lắp đặt và hiệu chỉnh camera nhiệt Ikegawa: hệ số phát xạ, ngưỡng cảnh báo

Một camera nhiệt chỉ đo đúng và cảnh báo cháy đáng tin khi được hiệu chỉnh chuẩn: khai đúng hệ số phát xạ, bù nhiệt môi trường, căn chồng ảnh và đặt ngưỡng theo hiện trường. Hướng dẫn từng bước trên giao diện web, minh hoạ bằng model lưỡng phổ Ikegawa IK-B2332T-F.

1. Mục tiêu và điều kiện áp dụng

Mục tiêu của hướng dẫn này là giúp kỹ thuật viên cài đặt và hiệu chỉnh camera nhiệt để số đo nhiệt độ chính xác, đồng thời thiết lập cảnh báo phát hiện quá nhiệt và nguy cơ cháy. Đây là phần thực hành tiếp nối bài tính năng camera nhiệt phát hiện cháy sớm nếu bạn cần hiểu vì sao camera nhiệt lưỡng phổ phát hiện điểm nóng trước khi có khói/lửa, hãy đọc bài đó trước.

Hướng dẫn áp dụng cho dòng camera nhiệt lưỡng phổ Ikegawa; tài liệu lấy model IK-B2332T-F làm thiết bị minh hoạ (demo). Camera demo gồm kênh ảnh nhiệt và kênh quang học, cảm biến nhiệt 256×192 (12 µm, VOx) với NETD ≤ 50 mK, dải đo -20°C đến 150°C, sai số ±2°C hoặc ±2%; ống kính nhiệt tuỳ chọn 3.5, 7 hoặc 10 mm. Mọi thao tác thực hiện trên giao diện web của camera.

Điều kiện bắt buộc: camera đã được cấp nguồn (12 VDC, 24 VDC hoặc PoE chuẩn 802.3af) và kết nối mạng; đã đăng nhập giao diện web bằng tài khoản admin; trình duyệt khuyến nghị Microsoft Edge, Chrome hoặc Firefox; nên để ngôn ngữ giao diện English để khớp tên menu trong tài liệu; camera đã lấy nét và cố định hướng tại vị trí lắp đặt.

2. Thiết lập tham số đo nhiệt cơ bản (Temperature Parameter)

Vào mục Thermal trên thanh trên cùng, chọn Settings rồi mở tab Temperature Parameter. Đây là nơi khai báo các thông số nền tảng cho phép đo nhiệt: bật đo nhiệt, chọn đơn vị, dải đo và cách hiển thị.

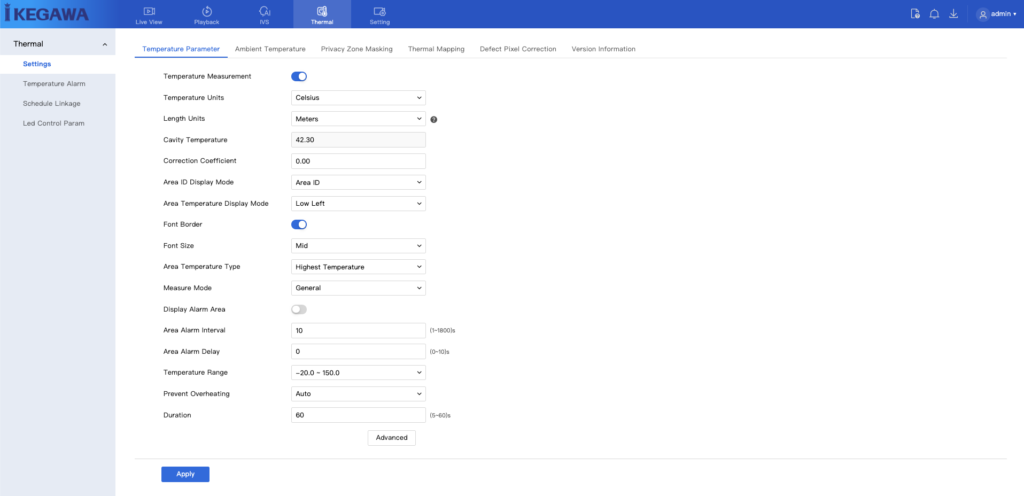

Hình 1: Tab Temperature Parameter trong mục Thermal, Settings.

Các bước:

Mở mục Thermal trên thanh trên cùng để vào nhóm cài đặt đo nhiệt.
Chọn tab Temperature Parameter.
Khai khối tham số đo nhiệt: bật Temperature Measurement, chọn đơn vị, dải đo, kiểu hiển thị và các tham số lọc cảnh báo.
Nhấn Apply để lưu.

Ý nghĩa các tham số chính:

Temperature Measurement: bật/tắt toàn bộ chức năng đo nhiệt. Phải bật mới đo được.
Temperature Units: đơn vị nhiệt độ. Chọn Celsius cho Việt Nam.
Length Units: đơn vị độ dài, dùng khi khai khoảng cách từ camera đến vật đo. Chọn Meters.
Cavity Temperature: nhiệt độ buồng cảm biến do camera tự đo để bù trôi nhiệt, giá trị chỉ đọc, không nhập tay. Giá trị 42.30°C là bình thường vì cụm cảm biến tự sinh nhiệt khi hoạt động.
Correction Coefficient: hệ số bù chung cho toàn khung hình. Để 0.00 và chỉ chỉnh sau khi đã đối chứng với nguồn nhiệt chuẩn (xem Phần 3).
Area Temperature Type: giá trị in ra cho mỗi vùng, Highest, Lowest hoặc Average. Chọn Highest Temperature để bắt điểm nóng nhất.
Measure Mode: chế độ đo. General phù hợp giám sát chung.
Area Alarm Interval: khoảng cách tối thiểu giữa hai lần báo cho cùng một vùng, đặt 10 giây là hợp lý.
Area Alarm Delay: thời gian điều kiện vượt ngưỡng phải duy trì liên tục thì mới báo; đặt 2–3 giây giúp lọc tia nhiệt thoáng qua.
Temperature Range: dải nhiệt độ đo; dải càng hẹp thì độ phân giải nhiệt càng mịn. Dòng IK-B2332T-F tối đa -20 đến 150°C.
Prevent Overheating: bảo vệ cảm biến khi có nguồn nhiệt rất mạnh lọt vào khung hình. Để Auto là an toàn nhất.

Lửa thật vượt trần đo

Dòng IK-B2332T-F chỉ đo tối đa 150°C. Ngọn lửa thật nóng hơn nhiều nên cảm biến sẽ đạt kịch trần, không đọc được nhiệt độ chính xác của lửa. Vì vậy để phát hiện cháy, hãy dựa vào cảnh báo tăng nhiệt (Temperature Rise Alarm) ở Phần 5 và các luật phân tích thông minh ở Phần 7, thay vì đặt một ngưỡng tuyệt đối cao.

3. Bù nhiệt môi trường và hệ số phát xạ (Ambient Temperature, Emissivity)

Hệ số phát xạ và nhiệt độ môi trường là hai yếu tố ảnh hưởng trực tiếp đến độ chính xác của phép đo. Nếu khai sai, nhiệt độ hiển thị sẽ lệch so với thực tế. Mở tab Ambient Temperature trong mục Thermal > Settings.

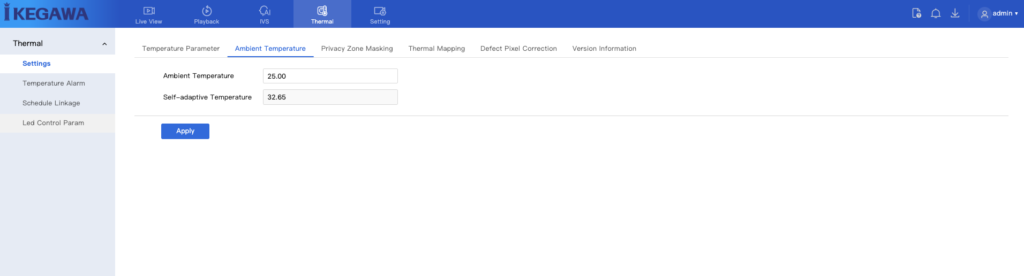

Hình 2: Tab Ambient Temperature, bù nhiệt độ môi trường.

Chọn tab Ambient Temperature.
Nhập Ambient Temperature sát với nhiệt độ không khí thực tế tại khu vực đo (ví dụ 25.00°C).
Nhấn Apply để lưu.

Self-adaptive Temperature là nhiệt độ môi trường do camera tự đo và cập nhật (giá trị chỉ đọc). Ở chế độ tự thích ứng, camera dùng giá trị này (ví dụ 32.65°C) để bù môi trường mà không cần nhập tay.

Hệ số phát xạ (emissivity)

Hệ số phát xạ cho biết bề mặt vật phát ra bức xạ nhiệt mạnh hay yếu. Mỗi vật liệu có hệ số khác nhau, nằm trong khoảng 0 đến 1. Khai sai hệ số là nguyên nhân phổ biến nhất làm sai số đo. Trên camera, hệ số phát xạ được khai cho từng vùng đo hoặc trong mục Advanced của tab Temperature Parameter. Tuỳ phiên bản firmware vị trí có thể khác; nếu không thấy trên tab chính, hãy mở hộp thoại thiết lập của từng vùng đo ở Phần 5.

Vật liệu bề mặt	Hệ số phát xạ tham khảo	Lưu ý
Da người	≈ 0.98	—
Vật liệu hữu cơ dễ cháy (gỗ, giấy, vải, nhựa, sơn, vật liệu cách điện)	≈ 0.95	Cảnh có nguy cơ cháy thường thuộc nhóm này
Bê tông, gạch, đất	≈ 0.92 – 0.95	—
Kim loại bóng trần (nhôm, thép sáng)	≈ 0.1 – 0.3	Rất khó đo chính xác; nên dán băng dính mờ hoặc sơn mờ có hệ số biết trước lên điểm đo

Với cảnh có nguy cơ cháy, bề mặt thường là vật liệu hữu cơ nên để hệ số khoảng 0.95 là hợp lý. Tra bảng hệ số phát xạ trong tài liệu hướng dẫn gốc của thiết bị để có giá trị chính xác cho từng vật liệu.

Quy trình hiệu chỉnh độ chính xác:

Khai khoảng cách từ camera đến vật đo cho đúng.
Khai nhiệt độ môi trường ở tab Ambient Temperature.
Khai hệ số phát xạ đúng vật liệu cho từng vùng đo.
Đối chứng số đo với một nhiệt kế hoặc nguồn nhiệt chuẩn đặt trong khung hình.
Nếu số đo lệch một lượng cố định, quay lại tab Temperature Parameter và chỉnh Correction Coefficient để bù phần lệch đó.

4. Che vùng riêng tư, căn chồng ảnh và sửa điểm ảnh lỗi

4.1. Che vùng riêng tư trên kênh nhiệt (Privacy Zone Masking)

Che vùng riêng tư trên kênh nhiệt giúp ẩn các khu vực không được phép giám sát. Mở tab Privacy Zone Masking trong mục Thermal > Settings.

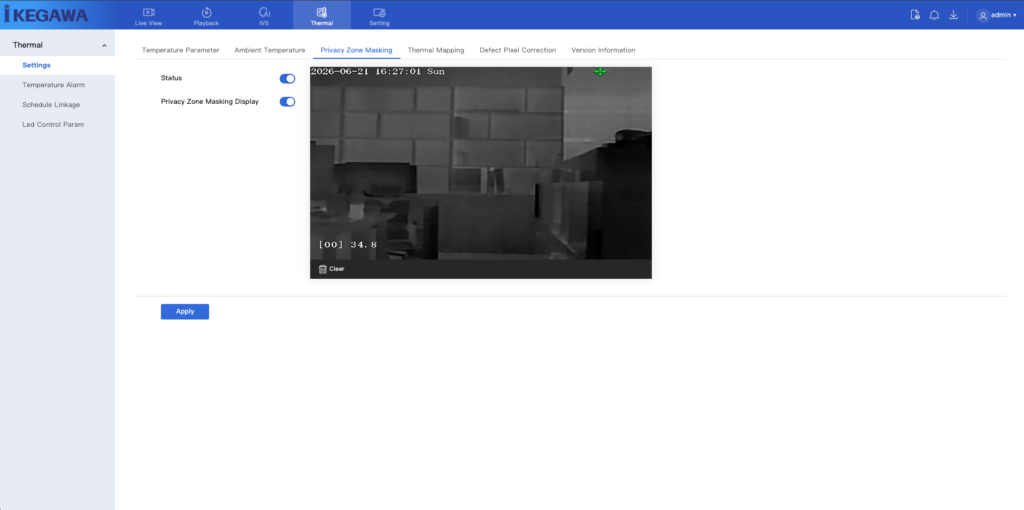

Hình 3: Tab Privacy Zone Masking trên kênh nhiệt.

Chọn tab Privacy Zone Masking.
Bật công tắc Status và Privacy Zone Masking Display để kích hoạt và hiển thị vùng che.
Vẽ vùng cần che trực tiếp trên khung hình; dùng Clear để xoá khi cần.
Nhấn Apply để lưu.

4.2. Căn chỉnh chồng ảnh nhiệt với ảnh quang học (Thermal Mapping)

Thermal Mapping căn chỉnh để hình ảnh nhiệt chồng khớp với hình ảnh quang học, giúp xác định đúng vị trí điểm nóng trên khung cảnh thật. Mở tab Thermal Mapping trong mục Thermal > Settings.

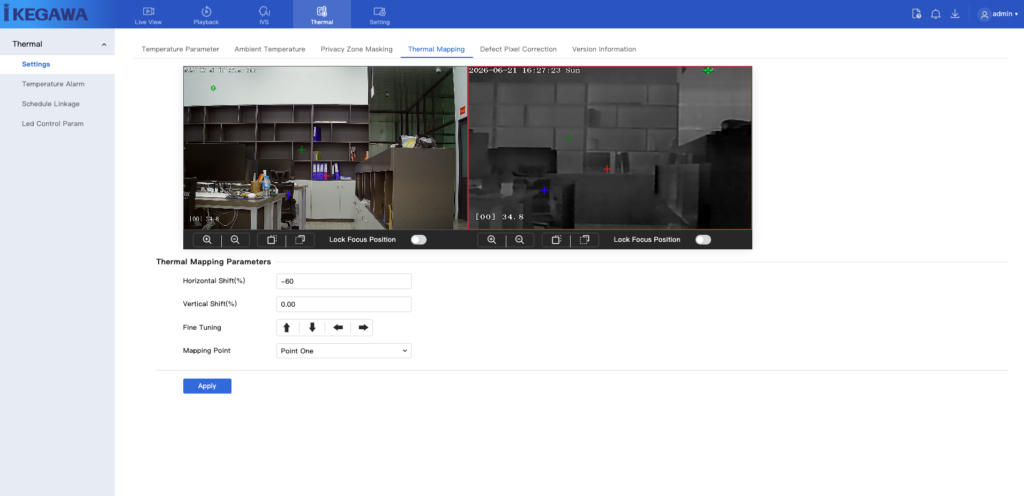

Hình 4: Tab Thermal Mapping, căn chỉnh chồng ảnh nhiệt và ảnh quang học.

Chọn tab Thermal Mapping.
Quan sát hai khung hình quang học (trái) và nhiệt (phải); chọn một điểm tham chiếu rõ ràng, ví dụ góc cửa hoặc cột.
Trong Thermal Mapping Parameters, dùng Horizontal Shift và Vertical Shift để dịch ảnh nhiệt cho trùng ảnh quang học, rồi dùng Fine Tuning và Mapping Point để tinh chỉnh từng điểm. Có thể bật Lock Focus Position để khoá vị trí lấy nét khi căn chỉnh.
Nhấn Apply để lưu.

4.3. Sửa điểm ảnh lỗi trên cảm biến nhiệt (Defect Pixel Correction)

Công cụ này giúp ảnh nhiệt đều và chính xác bằng cách xử lý các điểm chết hoặc điểm sai màu cố định trên cảm biến nhiệt. Mở tab Defect Pixel Correction trong mục Thermal > Settings.

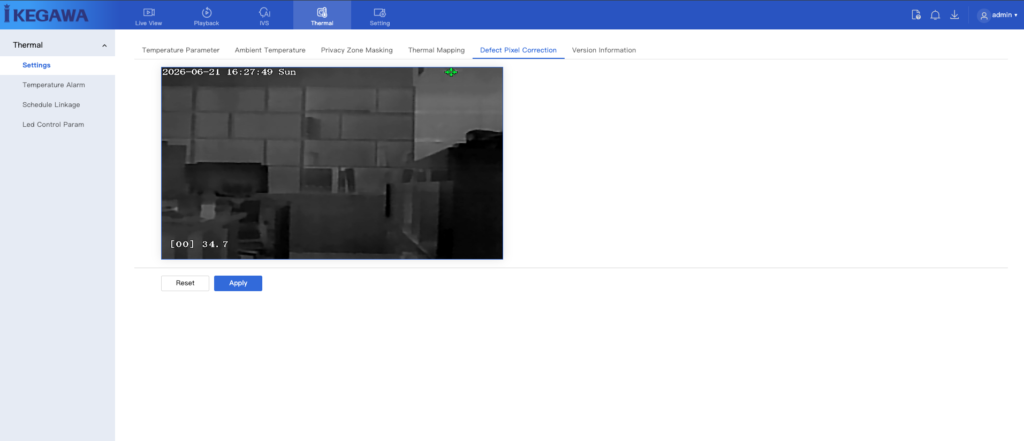

Hình 5: Tab Defect Pixel Correction, sửa điểm ảnh lỗi trên cảm biến nhiệt.

Chọn tab Defect Pixel Correction.
Quan sát ảnh nhiệt, xác định và đánh dấu các điểm sáng hoặc tối bất thường đứng yên một chỗ trên khung hình.
Nhấn Apply để áp dụng, hoặc Reset để hoàn tác.

Chỉ dùng tính năng này khi quan sát thấy điểm sáng hoặc tối bất thường đứng yên một chỗ trên ảnh nhiệt.

5. Thiết lập vùng đo và ngưỡng cảnh báo nhiệt độ (Temperature Alarm)

Đây là nơi tạo các vùng đo nhiệt độ và đặt ngưỡng cảnh báo cho từng vùng. Mở mục Temperature Alarm ở menu trái, vào Alarm Configuration.

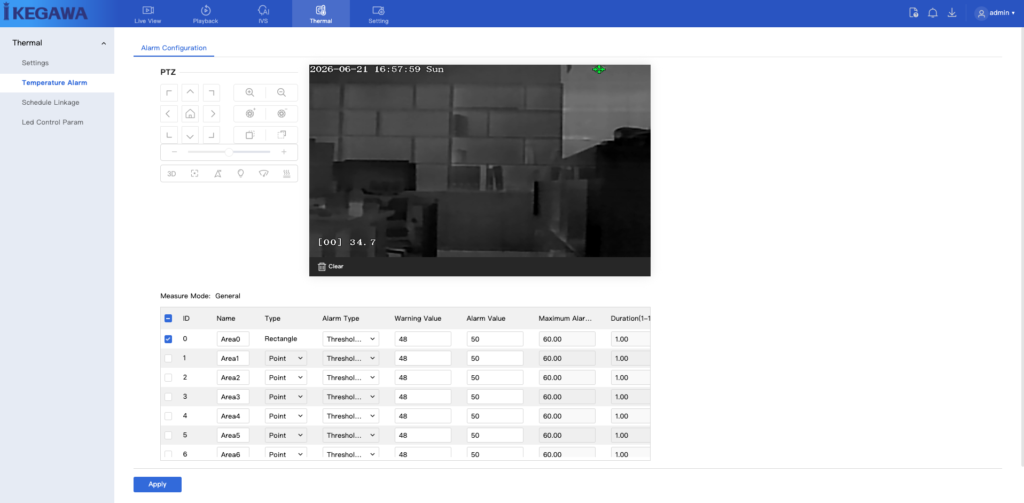

Hình 6: Mục Temperature Alarm, Alarm Configuration, bảng vùng đo và ngưỡng cảnh báo.

Mở mục Temperature Alarm ở menu trái để vào Alarm Configuration.
Trên khung hình, dùng công cụ vẽ (và PTZ nếu có) để tạo vùng đo theo kiểu điểm, đường hoặc vùng.
Trong bảng quy tắc, đặt Type, Alarm Type, Warning Value, Alarm Value, Maximum Alarm và Duration cho từng dòng; với phát hiện cháy hoặc quá nhiệt nên ưu tiên Alarm Type là Temperature Rise.
Nhấn Apply để lưu.

Camera IK-B2332T-F hỗ trợ ba kiểu vùng đo điểm (spot), đường (line) và vùng (area) tổng cộng 20 quy tắc (một quy tắc toàn màn hình và 19 quy tắc còn lại). Mỗi dòng là một quy tắc với các cột:

Name: tên quy tắc, ví dụ Area0, Area1.
Type: kiểu vùng Point (điểm), Line (đường), Rectangle (vùng).
Alarm Type: kiểu cảnh báo Threshold (ngưỡng tuyệt đối), Temperature Difference (chênh lệch), Temperature Rise (tăng nhiệt).
Warning Value: ngưỡng cảnh báo sớm, dùng để nhắc kiểm tra.
Alarm Value: ngưỡng báo động chính, kích hoạt liên động.
Maximum Alarm: nhiệt độ tối đa của thang cảnh báo cho vùng.
Duration: thời gian điều kiện phải duy trì trước khi báo.

Đặt ngưỡng theo nhiệt nền hiện trường

Các giá trị 48 và 50°C trong hình chỉ là ví dụ mặc định. Trước khi chốt ngưỡng, cho camera chạy trọn một chu kỳ ngày nắng để biết nhiệt độ nền cao nhất hợp lệ của cảnh mái tôn hoặc tường bê tông phơi nắng có thể lên 60–70°C một cách bình thường. Đặt Warning Value bằng nhiệt nền cao nhất cộng thêm 25–30°C; đặt Alarm Value cao hơn rõ rệt để báo động thật. Nếu firmware hỗ trợ, ưu tiên kiểu Temperature Rise hoặc Temperature Difference vì chúng tự bù dao động nhiệt theo ngày/đêm.

6. Liên động cảnh báo, lịch hoạt động và đèn chiếu

6.1. Liên động cảnh báo và lịch (Schedule Linkage)

Sau khi đặt ngưỡng, cần khai báo camera sẽ làm gì khi có cảnh báo và trong khung giờ nào. Mở mục Schedule Linkage ở menu trái, chọn kiểu cảnh báo cần cấu hình rồi đặt Event Actions và Schedule.

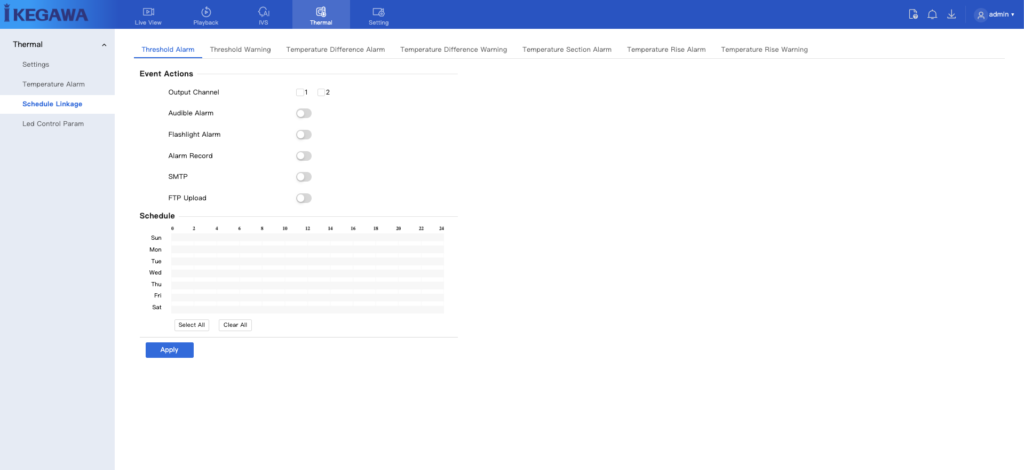

Hình 7: Mục Schedule Linkage, cấu hình Event Actions và Schedule cho cảnh báo nhiệt độ.

Mở mục Schedule Linkage ở menu trái.
Chọn kiểu cảnh báo ở hàng tab phía trên, ví dụ Threshold Alarm hoặc Temperature Rise Alarm cho phát hiện cháy.
Trong Event Actions, bật các liên động cần thiết: Output Channel, Audible Alarm, Flashlight Alarm, Alarm Record, SMTP, FTP Upload.
Trong Schedule, dùng Select All để áp dụng cả tuần hoặc tô chọn khung giờ cần thiết.
Nhấn Apply để lưu.

Camera phân biệt nhiều kiểu cảnh báo nhiệt, mỗi kiểu cấu hình liên động riêng: Threshold Alarm, Threshold Warning, Temperature Difference Alarm, Temperature Difference Warning, Temperature Section Alarm, Temperature Rise Alarm, Temperature Rise Warning. Các liên động gồm: Output Channel (xuất tín hiệu ra cổng I/O), Audible Alarm (còi qua loa tích hợp), Flashlight Alarm (đèn cảnh báo), Alarm Record (ghi hình khi có cảnh báo), SMTP (gửi email) và FTP Upload (tải ảnh lên máy chủ FTP).

Phản hồi ≤ 30 ms; bật SMTP/FTP cho khu không người trực

IK-B2332T-F có loa và đèn strobe tích hợp, thời gian phản hồi cảnh báo không quá 30 ms. Với khu vực không người trực, nên bật thêm SMTP hoặc FTP Upload để nhận thông báo từ xa nhưng phải khai trước thông số SMTP và FTP trong phần mạng của camera.

6.2. Thông số đèn chiếu sáng (Led Control Param)

Led Control Param điều khiển cách hiển thị thông số trên hình và độ sáng đèn chiếu. Mở mục Led Control Param ở menu trái.

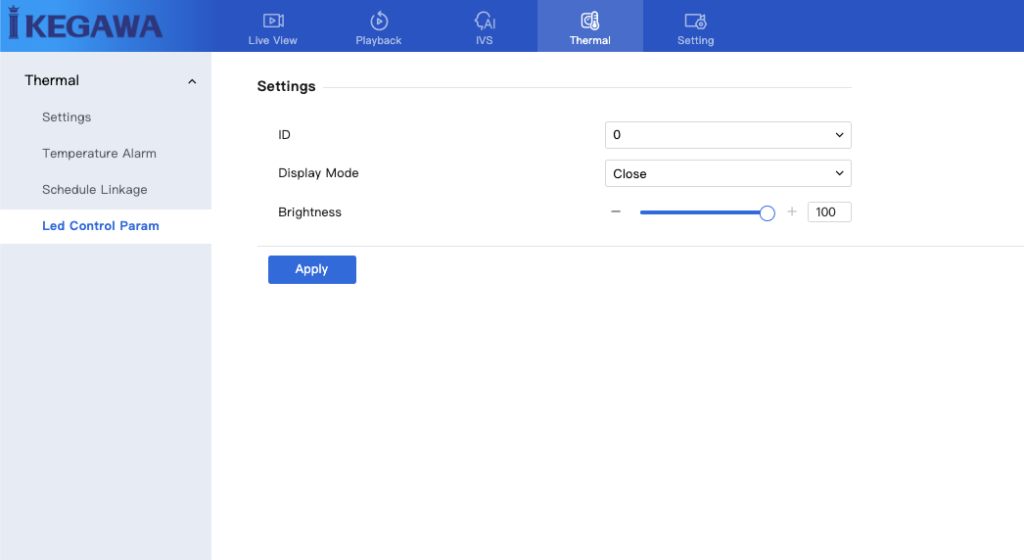

Hình 8: Mục Led Control Param, thiết lập ID, Display Mode và Brightness.

Mở mục Led Control Param ở menu trái.
Trong Settings, chọn ID, đặt Display Mode (ví dụ Close để tắt hiển thị) và kéo Brightness (0–100) theo nhu cầu.
Nhấn Apply để lưu.

7. Phát hiện khói và lửa bằng phân tích thông minh (IVS)

Ngoài ngưỡng nhiệt, camera còn có nhóm phân tích thông minh chuyên cho an toàn cháy nổ. Kết hợp ngưỡng nhiệt với các luật này sẽ phát hiện sớm và giảm bỏ sót. Vào mục IVS trên thanh trên cùng, nhóm Environmental Safety Analysis.

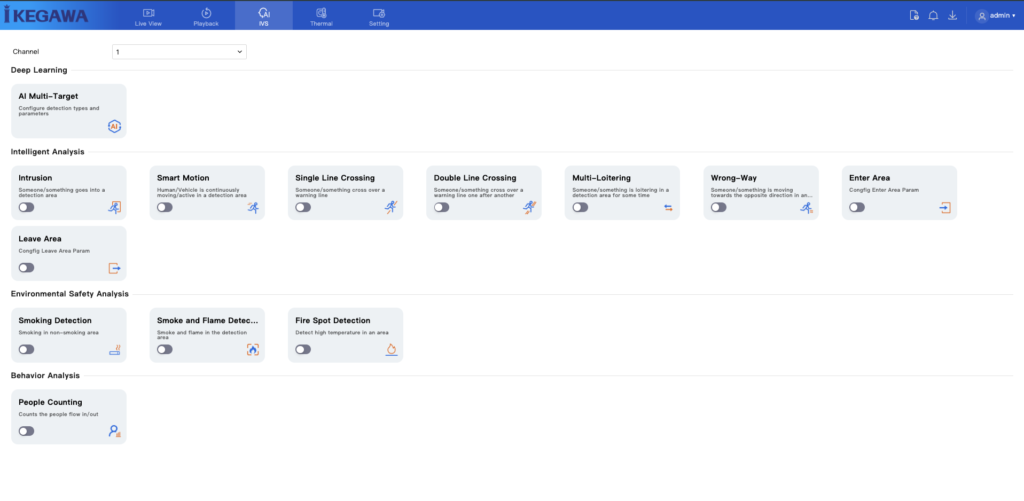

Hình 9: Mục IVS, nhóm Environmental Safety Analysis với ba luật liên quan đến cháy.

Smoking Detection: phát hiện hút thuốc, nhận tín hiệu điểm nóng nhỏ của tàn thuốc.
Smoke and Flame Detection: phát hiện khói và lửa trên kênh quang học. Khói thường xuất hiện trước khi nhiệt tăng mạnh.
Fire Spot Detection: phát hiện điểm nhiệt độ cao trên kênh nhiệt, nhận biết được cả khi chưa nhìn thấy ngọn lửa.

Bật cả hai để bù nhau

Fire Spot Detection chạy trên kênh nhiệt còn Smoke and Flame Detection chạy trên kênh quang học. Bật cả hai để bù nhau một bên bắt điểm nóng, một bên bắt khói.

7.1. Cấu hình từng luật

Ba luật có bố cục thiết lập giống nhau. Mở từng mục ở hàng tab phía trên để cấu hình.

Hình 10: Cấu hình luật phân tích thông minh (ví dụ Smoking Detection).

Mở mục cần dùng ở hàng tab phía trên; có thể chuyển nhanh giữa Smoking Detection, Smoke and Flame Detection và Fire Spot Detection.
Trong Basic Settings, bật Status, đặt Alarm Interval (10 giây là hợp lý) và kéo Sensitivity ở mức vừa phải.
Vẽ vùng phát hiện trực tiếp trên khung hình; dùng Clear để xoá khi cần.
Trong Event Actions, bật các liên động cần thiết (Output Channel, Audible Alarm, Flashlight Alarm, Alarm Record, SMTP, FTP Upload).
Trong Schedule, dùng Select All hoặc tô chọn khung giờ áp dụng luật.
Nhấn Apply để lưu.

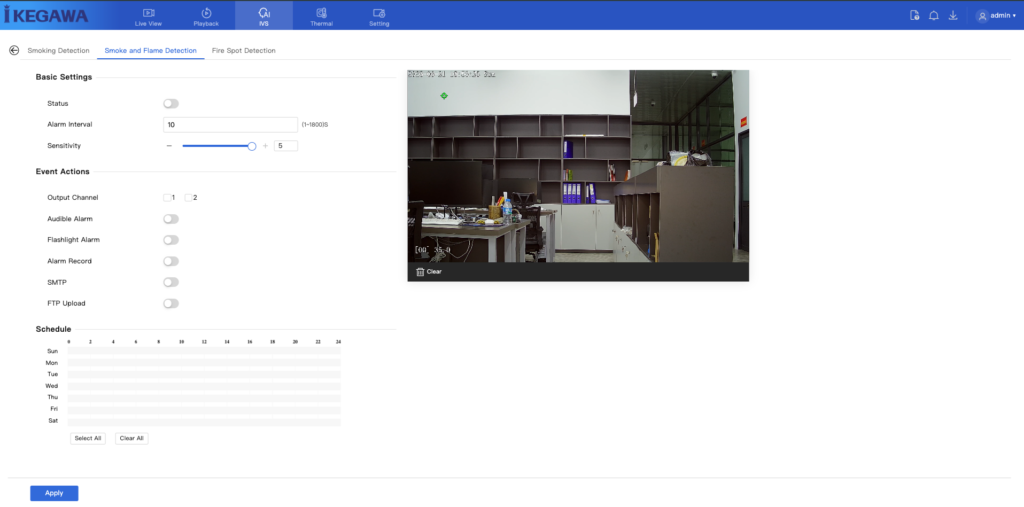

Hình 11: Cấu hình Smoke and Flame Detection.

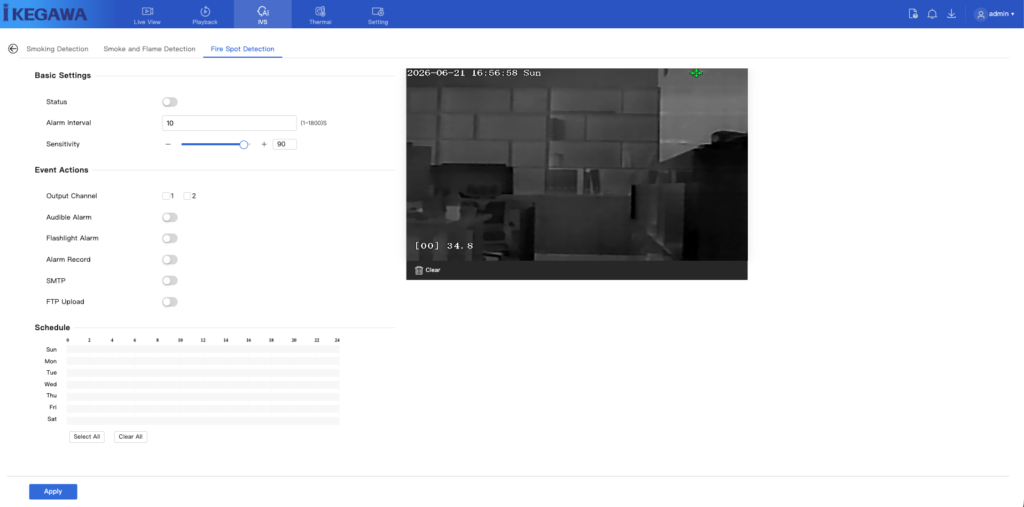

Hình 12: Cấu hình Fire Spot Detection.

Với Fire Spot Detection, nên đặt Sensitivity cao (ví dụ 90) để bắt sớm điểm nhiệt cao. Lưu ý chung: Sensitivity càng cao càng bắt sớm nhưng càng dễ báo giả, cần cân chỉnh theo hiện trường.

Chọn tiêu cự theo cự ly thật

Điểm cháy ở quá xa sẽ chiếm quá ít điểm ảnh nên không đủ để báo. Theo datasheet, tầm phát hiện điểm cháy (mục tiêu 0.2×0.2 m) là 29.2 m với ống 3.5 mm, 58.3 m với ống 7 mm và 83.3 m với ống 10 mm. Ống 3.5 mm cho góc rộng tầm gần; ống 7 mm và 10 mm cho tầm xa góc hẹp. Đặt camera sao cho khu vực cần bảo vệ nằm trong tầm phát hiện của ống kính.

Sau khi bật các mục, mở Live View trên thanh trên cùng để kiểm tra đồng thời kênh quang học và kênh nhiệt, xác nhận khung cảnh và vùng phát hiện hoạt động đúng.

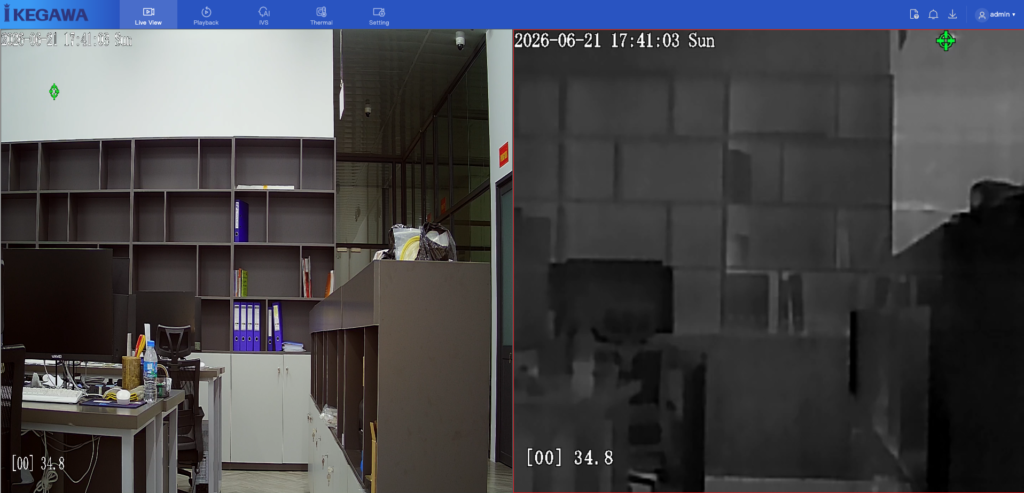

Hình 13: Màn hình Live View hiển thị đồng thời kênh quang học và kênh nhiệt.

8. Lưu ý khi triển khai

Chọn đúng kênh: Fire Spot Detection nằm trên kênh nhiệt, Smoke and Flame Detection nằm trên kênh quang học.
Cân bằng độ nhạy: độ nhạy càng cao càng bắt sớm nhưng càng dễ báo giả. Tăng dần và theo dõi thực tế.
Hiệu chỉnh trước, đặt ngưỡng sau: luôn khai đúng hệ số phát xạ, nhiệt độ môi trường và khoảng cách, đối chứng với nguồn chuẩn, rồi mới đặt ngưỡng cảnh báo.
Điều kiện gửi cảnh báo từ xa: muốn nhận email hoặc tải ảnh lên FTP cần khai trước thông số SMTP và FTP trong phần mạng của camera.
Tránh nguồn nhiệt hợp lệ: ống xả, đèn sưởi, cửa lò, máy móc nóng nên được loại khỏi vùng đo hoặc đặt vùng riêng với ngưỡng riêng để không gây báo giả.

Để hiểu bức tranh tổng thể về vì sao camera nhiệt lưỡng phổ là lớp phát hiện cháy sớm không thể thay thế bằng camera quang học, xem bài tính năng camera nhiệt phát hiện cháy sớm trong cùng chuyên đề.

9. Câu hỏi thường gặp (FAQ)

Câu hỏi thường gặp (FAQ)

Vì sao đặt ngưỡng tuyệt đối rất cao mà vẫn không bắt được lửa?

Vì dòng IK-B2332T-F chỉ đo tối đa 150°C, trong khi lửa nóng hơn nhiều nên cảm biến đạt kịch trần. Hãy dùng cảnh báo tăng nhiệt (Temperature Rise Alarm) và luật Fire Spot Detection, Smoke and Flame Detection thay cho ngưỡng tuyệt đối.

Khai sai hệ số phát xạ thì hậu quả thế nào?

Nhiệt độ hiển thị sẽ lệch so với thực tế. Bề mặt kim loại bóng có hệ số thấp thường bị đọc thấp hơn nhiệt độ thật, nên cần dán băng mờ hoặc sơn mờ tại điểm đo.

Nên đặt Area Temperature Type là gì cho phát hiện cháy?

Đặt Highest Temperature để camera lấy điểm nóng nhất trong vùng, phù hợp với mục tiêu phát hiện quá nhiệt và điểm cháy.

Làm sao giảm cảnh báo giả do nắng và tia nhiệt thoáng qua?

Tăng Area Alarm Delay lên 2 đến 3 giây, dùng kiểu cảnh báo Temperature Rise hoặc Temperature Difference, và đặt ngưỡng dựa trên nhiệt độ nền cao nhất đo được trong ngày.

Cavity Temperature hiển thị 42°C có phải camera bị nóng bất thường không?

Không. Đó là nhiệt độ buồng cảm biến do camera tự đo để bù trôi nhiệt. Giá trị này cao hơn nhiệt môi trường là bình thường và không phải thông số để chỉnh.

Cấu hình Event Actions và Schedule cho cảnh báo nhiệt ở đâu?

Trong mục Schedule Linkage ở menu trái, chọn đúng kiểu cảnh báo rồi bật các liên động trong Event Actions và đặt khung giờ trong Schedule.

10. Kết luận

Hiệu chỉnh đúng là điều kiện để camera nhiệt đo chính xác và cảnh báo cháy đáng tin: khai đúng hệ số phát xạ, bù nhiệt môi trường và khoảng cách, đối chứng với nguồn chuẩn, sau đó mới đặt ngưỡng theo nhiệt nền hiện trường và bật các luật IVS phát hiện khói/lửa. Với dòng lưỡng phổ Ikegawa minh hoạ bằng IK-B2332T-F, hãy ưu tiên cảnh báo tăng nhiệt cùng Fire Spot và Smoke and Flame Detection thay cho một ngưỡng tuyệt đối cố định, đó là cách phát hiện cháy sớm hiệu quả và ít báo giả nhất.
