Camera nhiệt phát hiện cháy sớm: phát hiện khói/lửa bằng ảnh nhiệt lưỡng phổ

Đám cháy phát sinh nhiệt bất thường trước khi sinh khói nhìn thấy hoặc bùng lửa. Camera nhiệt lưỡng phổ nắm bắt chính khoảng thời gian quý giá đó phát hiện điểm nóng, đo nhiệt không tiếp xúc và cảnh báo sớm. Phân tích qua model Ikegawa IK-B6735T-F-A.

1. Vì sao phát hiện cháy sớm bằng nhiệt lại quan trọng

Trong nhiều tình huống, đám cháy phát sinh nhiệt bất thường trước khi sinh khói nhìn thấy hoặc bùng lửa. Một mối nối điện quá tải, một đống vật liệu lên men, một động cơ kẹt tất cả đều âm thầm nóng lên trước khi có ngọn lửa đầu tiên. Phát hiện sớm điểm nhiệt giúp cảnh báo trước, giành lại khoảng thời gian xử lý mà đôi khi là yếu tố sống còn với kho hàng, khu kỹ thuật, bãi vật liệu hay những khu vực rộng khó quan sát bằng mắt thường.

Camera quang học thông thường kể cả loại tốt nhất về hình ảnh ban đêm chỉ “thấy” lửa hoặc khói khi chúng đã hiện rõ. Đó là lúc đám cháy đã phát triển. Camera nhiệt lấp đúng khoảng trống này: nó nhìn theo nhiệt độ chứ không theo ánh sáng, nên phát hiện được điểm nóng ngay từ giai đoạn chưa có khói, kể cả trong tối, sương mù hay khói mỏng.

Bài viết phân tích công nghệ ảnh nhiệt lưỡng phổ và minh hoạ bằng model Ikegawa IK-B6735T-F-A, dưới góc nhìn của người triển khai hệ thống. Sau khi nắm tính năng, để biết cách cài đặt thực tế trên giao diện camera khai hệ số phát xạ, bù sai số FFC, đặt ngưỡng cảnh báo và bật các luật phát hiện cháy xem bài hướng dẫn lắp đặt và hiệu chỉnh camera nhiệt trong cùng chuyên đề.

2. Công nghệ ảnh nhiệt và năng lực sản phẩm

Camera nhiệt phát hiện bức xạ hồng ngoại do vật thể phát ra để “nhìn” theo nhiệt độ thay vì ánh sáng. Dòng camera lưỡng phổ kết hợp một kênh nhiệt (phát hiện điểm nóng, đo nhiệt không tiếp xúc, đặt ngưỡng cảnh báo) và một kênh quang học (xác minh trực quan). Nhờ đó vừa phát hiện sớm vừa giảm cảnh báo nhầm: kênh nhiệt bắt được mối nguy vô hình, kênh quang học giúp người vận hành xác nhận đó là sự cố thật hay nguồn nhiệt hợp lệ.

Model minh hoạ là camera nhiệt lưỡng phổ Ikegawa IK-B6735T-F-A. Kênh nhiệt dùng cảm biến 640×512 (12 µm VOx, NETD ≤ 20 mK), độ phân giải nhiệt cao, độ nhạy nhiệt mịn cho phép phát hiện chênh lệch nhiệt độ rất nhỏ. Kênh quang học dùng cảm biến 4 MP để xác minh. Camera đo nhiệt theo điểm/đường/vùng trong dải -20°C đến 150°C, sai số ±2°C / ±2%, phát hiện khói/lửa và điểm cháy sớm.

Về cảnh báo và quan sát, IK-B6735T-F-A hỗ trợ còi cùng đèn chớp cảnh báo (cảnh báo âm thanh và ánh sáng) và đèn hồng ngoại thông minh tới 100 m cho kênh quang học. Camera tích hợp phân tích thông minh IVS (xâm nhập, vượt tuyến, lảng vảng, đi ngược chiều, vào/rời vùng; nhận diện người/xe), có 2 ngõ vào / 2 ngõ ra báo động để liên động với hệ thống ngoại vi. Camera đạt chuẩn IP66, tuỳ chọn NEMA 4X, tuân thủ NDAA, cấp nguồn linh hoạt 12 VDC / 24 VAC / PoE+.

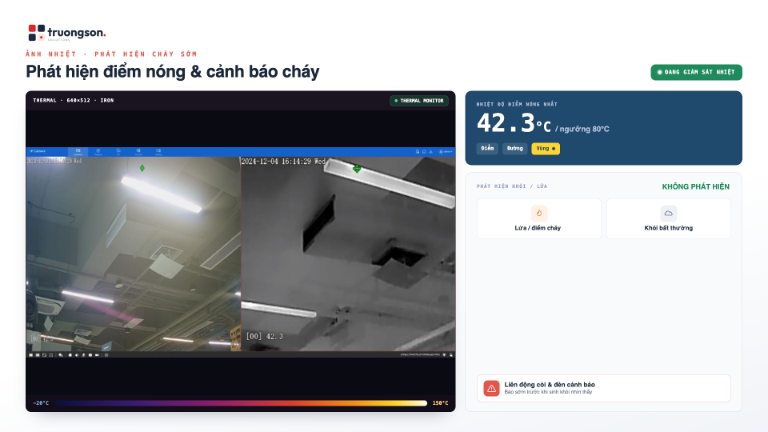

Hình 1: Minh hoạ ảnh nhiệt phát hiện điểm nóng / cảnh báo cháy.

3. Mức độ đáp ứng yêu cầu kỹ thuật ngành

Yêu cầu kỹ thuật cho hạng mục giám sát nhiệt và phát hiện cháy sớm thường gồm bốn nhóm: phát hiện cháy hoặc điểm nhiệt bất thường sớm, đo nhiệt có ngưỡng cảnh báo, xác minh trực quan, và khả năng liên động báo động với hệ thống phòng cháy chữa cháy.

Phát hiện cháy sớm được IK-B6735T-F-A đáp ứng trực tiếp qua khả năng phát hiện khói/lửa và điểm cháy, dựa trên cảm biến nhiệt 640×512 với NETD ≤ 20 mK đủ nhạy để bắt chênh lệch nhiệt nhỏ ngay từ giai đoạn đầu. Đo nhiệt không tiếp xúc được hỗ trợ qua đo theo điểm/đường/vùng với tới 20 quy tắc, kèm các kiểu cảnh báo ngưỡng, chênh lệch, vượt dải và tăng nhiệt đáp ứng nhanh ≤ 30 ms.

Xác minh trực quan chính là lợi thế của thiết kế lưỡng phổ: kênh quang học 4 MP (2688×1520), WDR 120 dB, hợp nhất ảnh nhiệt và ảnh quang để người vận hành thấy đồng thời “ở đâu nóng” và “đó là gì”. Liên động báo động/PCCC được bảo đảm bằng 2 ngõ vào / 2 ngõ ra báo động, còi và đèn chớp tích hợp, cho phép kết nối với hệ thống phòng cháy chữa cháy hoặc trung tâm giám sát. Cách cấu hình các liên động này (Event Actions, Schedule) được trình bày chi tiết trong bài lắp đặt & hiệu chỉnh camera nhiệt.

4. Bảng đối chiếu thông số kỹ thuật và yêu cầu kỹ thuật

Bảng dưới tổng hợp các tính năng chính của IK-B6735T-F-A và đối chiếu với nhóm yêu cầu kỹ thuật của giám sát nhiệt và phát hiện cháy sớm cách nhanh nhất để người triển khai nắm sản phẩm mạnh ở đâu và phù hợp hiện trường nào.

Nhóm yêu cầu kỹ thuật	Yêu cầu	Thông số IK-B6735T-F-A	Đáp ứng
Phát hiện khói/lửa, cháy sớm	Phát hiện điểm nhiệt bất thường và cảnh báo cháy sớm	Phát hiện khói/lửa và điểm cháy; cảm biến nhiệt 640×512, NETD ≤ 20 mK	Đáp ứng
Đo nhiệt không tiếp xúc	Đo nhiệt có ngưỡng cảnh báo	Đo theo điểm/đường/vùng, 20 quy tắc; cảnh báo ngưỡng, chênh lệch, vượt dải, tăng nhiệt	Đáp ứng
Dải đo & độ chính xác	Đo trong dải phù hợp, sai số thấp	-20°C đến 150°C; sai số ±2°C / ±2%; đáp ứng ≤ 30 ms	Đáp ứng
Xác minh trực quan (lưỡng phổ)	Kênh quang học xác minh hình ảnh	Cảm biến quang 4 MP (2688×1520), WDR 120 dB; hợp nhất ảnh nhiệt và quang	Đáp ứng
Liên động báo động/PCCC	Ngõ báo động, tích hợp hệ thống	2 ngõ vào / 2 ngõ ra báo động; còi và đèn chớp; cảnh báo âm thanh ánh sáng	Đáp ứng
Phân tích thông minh	Cảnh báo xâm nhập, vượt tuyến…	IVS: xâm nhập, vượt tuyến, lảng vảng, đi ngược chiều, vào/rời vùng; nhận diện người/xe	Đáp ứng
Quan sát ban đêm	Nhìn đủ xa khi thiếu sáng	Đèn hồng ngoại thông minh tới 100 m	Đáp ứng
Lắp ngoài trời & cấp nguồn	Chuẩn bảo vệ ngoài trời, nguồn linh hoạt	IP66, tuỳ chọn NEMA 4X, tuân thủ NDAA; 12 VDC / 24 VAC / PoE+	Đáp ứng

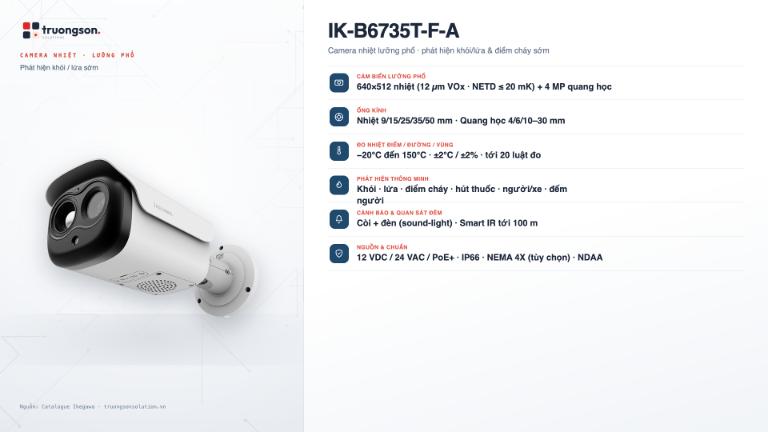

Hình 2: Ảnh sản phẩm camera nhiệt lưỡng phổ kegawa IK-B6735T-F-A.

5. Lưu ý lắp đặt và hiệu chỉnh

Một camera nhiệt chỉ phát huy đúng năng lực khi được hiệu chỉnh và lắp đặt đúng cách. Bốn điểm cần lưu ý:

Hệ số phát xạ (emissivity). Đặt đúng theo vật liệu bề mặt thì số đo nhiệt mới chính xác. Khai sai hệ số là nguyên nhân phổ biến nhất làm lệch nhiệt độ hiển thị, bề mặt kim loại bóng đặc biệt khó đo.

Hiệu chỉnh và ngưỡng. Bù sai số bằng cơ chế FFC và đặt ngưỡng cảnh báo phù hợp với môi trường thực tế. Ngưỡng quá nhạy gây báo giả; ngưỡng quá cao bỏ sót sự cố.

Vị trí lắp đặt. Đặt camera bao quát khu vực rủi ro, hạn chế tối đa vật cản giữa camera và mục tiêu. Cũng cần chọn tiêu cự ống kính nhiệt theo cự ly thật vì điểm cháy ở quá xa sẽ chiếm quá ít điểm ảnh.

Liên động PCCC. Kết hợp camera với hệ thống phòng cháy chữa cháy hoặc trung tâm giám sát để cảnh báo được xử lý đúng quy trình, không chỉ dừng ở việc kêu còi tại chỗ.

Hiệu chỉnh trước, đặt ngưỡng sau

Toàn bộ các bước thực hành trên giao diện web của camera: khai hệ số phát xạ, bù nhiệt môi trường, Thermal Mapping, vùng đo và ngưỡng, cùng các luật Fire Spot / Smoke and Flame Detection, được hướng dẫn từng bước trong bài lắp đặt & hiệu chỉnh camera nhiệt Ikegawa. Luôn hiệu chỉnh chính xác trước khi đặt ngưỡng cảnh báo.

6. Câu hỏi thường gặp (FAQ)

Câu hỏi thường gặp (FAQ)

Camera nhiệt phát hiện cháy bằng cách nào?

Camera đo bức xạ hồng ngoại phát ra từ vật thể để xác định nhiệt độ bề mặt. Khi một điểm vượt ngưỡng đã cài, hệ thống cảnh báo ngay, thường sớm hơn thời điểm có khói nhìn thấy hoặc bùng lửa.

Camera nhiệt khác gì camera quang học thông thường?

Camera quang học nhìn theo ánh sáng nên cần đủ sáng và chỉ thấy lửa hoặc khói khi đã rõ. Camera nhiệt nhìn theo nhiệt độ, phát hiện điểm nóng bất thường cả trong tối, sương mù hay khói mỏng.

Đo nhiệt bằng camera có chính xác không?

Độ chính xác phụ thuộc model và điều kiện lắp đặt. Để đo đúng cần đặt hệ số phát xạ theo vật liệu bề mặt và hiệu chỉnh bù sai số (FFC). Với IK-B6735T-F-A, dải đo là -20°C đến 150°C, sai số ±2°C / ±2%. Cách hiệu chỉnh chi tiết xem bài lắp đặt & hiệu chỉnh.

Camera lưỡng phổ là gì?

Là camera tích hợp hai kênh: kênh nhiệt để phát hiện điểm nóng và đo nhiệt, kênh quang học để xác minh trực quan. Nhờ đó vừa cảnh báo sớm vừa giảm báo động nhầm.

Ban đêm camera nhiệt có hoạt động không?

Có. Camera nhiệt không phụ thuộc ánh sáng nên hoạt động cả ban ngày lẫn ban đêm, kể cả khi không có đèn chiếu sáng. Kênh quang học của IK-B6735T-F-A còn có đèn hồng ngoại thông minh tới 100 m để xác minh trong tối.

Camera có liên động với hệ thống phòng cháy chữa cháy không?

Camera có 2 ngõ vào / 2 ngõ ra báo động cùng còi và đèn chớp tích hợp, cho phép liên động với hệ thống PCCC hoặc trung tâm giám sát, giúp cảnh báo được xử lý đúng quy trình.

Model IK-B6735T-F-A phù hợp lắp ở đâu?

Đây là camera bullet ngoài trời (IP66, tuỳ chọn NEMA 4X), phù hợp cho kho hàng, khu kỹ thuật, bãi vật liệu, nhà xưởng và các khu vực rộng khó quan sát bằng mắt thường, nơi cần phát hiện điểm nhiệt bất thường và cháy sớm.

Đặt ngưỡng cảnh báo nhiệt như thế nào?

Ngưỡng được đặt theo từng vùng quan sát và môi trường thực tế. Nên chọn ngưỡng đủ nhạy để cảnh báo sớm nhưng tránh báo nhầm do nguồn nhiệt bình thường như máy móc hay ánh nắng. Hướng dẫn đặt ngưỡng theo nhiệt nền hiện trường xem bài lắp đặt & hiệu chỉnh.

7. Kết luận

Camera nhiệt bổ sung một lớp phát hiện cháy sớm mà camera quang học thuần tuý không làm được, đặc biệt ở khu vực rộng hoặc nhiều vật liệu dễ cháy. IK-B6735T-F-A của Ikegawa với cảm biến nhiệt 640×512 NETD ≤ 20 mK, kênh quang học 4 MP, đo nhiệt -20°C đến 150°C và bộ liên động báo động đầy đủ, là minh hoạ cụ thể cho năng lực này. Khi được lắp đặt và hiệu chỉnh đúng, nó cảnh báo sớm điểm nhiệt bất thường và giúp giành lại khoảng thời gian quý giá để xử lý sự cố.
