Độ phân giải & mật độ điểm ảnh (DORI): yếu tố quyết định camera có nhận diện được khuôn mặt và biển số hay không

Vì sao một camera 8 MP vẫn có thể không nhận ra được “ai” trong khung hình? Câu trả lời không nằm ở số megapixel, mà ở mật độ điểm ảnh px/m phủ lên mục tiêu chi phối bởi khung DORI (IEC/EN 62676-4), tiêu cự và khoảng cách. Phân tích qua camera bullet AI Ikegawa IK-B8842FR-VZ.

1. Vì sao “độ phân giải cao” chưa chắc nhận diện được

Khi đánh giá một camera giám sát, phản xạ thường gặp là nhìn vào độ phân giải 2 MP, 4 MP, 8 MP và mặc định rằng càng nhiều điểm ảnh thì hình càng “nét”, càng dễ nhận diện. Thực tế kỹ thuật không vận hành như vậy. Độ phân giải tổng (megapixel) chỉ cho biết cảm biến có bao nhiêu điểm ảnh trên toàn khung hình; nó hoàn toàn không nói lên có bao nhiêu điểm ảnh thực sự “phủ” lên khuôn mặt một người hay tấm biển số ở khoảng cách cần giám sát. Hai đại lượng này khác nhau về bản chất.

Đại lượng quyết định khả năng nhận diện là mật độ điểm ảnh trên mục tiêu, đo bằng px/m (số điểm ảnh trên mỗi mét bề rộng cảnh thực tế tại vị trí đối tượng). Một camera 8 MP lắp ở góc quá rộng, đối tượng đứng xa, vẫn có thể chỉ “trải” được vài chục điểm ảnh lên khuôn mặt đủ để biết “có người” nhưng không đủ để khẳng định là “ai”. Ngược lại, cùng chiếc camera đó, nếu được tính đúng tiêu cự và khoảng cách để thu hẹp bề rộng cảnh, sẽ dồn đủ điểm ảnh lên mục tiêu và vượt ngưỡng nhận dạng. Nói cách khác, cùng một thiết bị có thể “nhìn thấy” hoặc “nhận diện được” tuỳ vào cách bố trí quang học, chứ không chỉ tuỳ con số MP in trên catalogue.

Bài viết này đi sâu vào cơ chế đó qua khung DORI (IEC/EN 62676-4) và lấy một thiết bị cụ thể làm trục minh hoạ: camera bullet AI Ikegawa IK-B8842FR-VZ thuộc U Series cảm biến 1/1.8″ STARVIS™ CMOS 8 MP (3840×2160 @25/30fps), ống kính motorized varifocal 3.6–11 mm khẩu độ F1.3 kèm Auto Iris, True WDR 120 dB, hồng ngoại 70 m và bộ tính năng AI Face/Human/Vehicle Detection & Capture. Neo mọi phép tính vào một model thật giúp chuyển từ lý thuyết “px/m” sang câu hỏi thực hành: với chính chiếc camera này, lắp ở đâu và chỉnh tiêu cự bao nhiêu thì nhận được mặt người, đọc được biển số. Nếu hiện trường thiếu sáng, hãy đọc thêm bài công nghệ Full Color / Starlight DORI và Full Color bổ trợ cho nhau: DORI quyết định “đủ điểm ảnh” còn Full Color quyết định “điểm ảnh có màu, có chi tiết” vào ban đêm.

2. DORI: bốn cấp độ giám sát và công thức px/m

DORI là cách viết tắt của bốn cấp độ giám sát theo IEC/EN 62676-4, xếp theo mức chi tiết tăng dần. Mỗi cấp độ gắn với một ngưỡng mật độ điểm ảnh tối thiểu trên mục tiêu và tương ứng một mức “khai thác được gì” từ hình ảnh:

• Phát hiện (Detection), ≥ 25 px/m: đủ để khẳng định có một đối tượng (người hoặc xe) xuất hiện trong cảnh, nhưng chưa rõ đặc điểm.
• Quan sát (Observation), ≥ 63 px/m: thấy được dáng, trang phục, hành vi và hướng di chuyển của đối tượng.
• Nhận biết (Recognition), ≥ 125 px/m: đủ chắc chắn để xác nhận đây có phải là một người/phương tiện đã biết hay không.
• Nhận dạng (Identification), ≥ 250 px/m: đủ chi tiết để xác định danh tính một cá nhân hoặc đọc rõ từng ký tự trên biển số.

Quan hệ giữa bốn cấp độ này với cấu hình camera được rút gọn về một công thức duy nhất, kiểm chứng được ngay trên giấy:

Công thức mật độ điểm ảnh

Số điểm ảnh trên mỗi mét (px/m) = số điểm ảnh chiều ngang của camera ÷ chiều ngang thực tế (mét) của khung hình tại vị trí cần quan sát.

Số điểm ảnh chiều ngang của camera (hay độ phân giải ngang) là số điểm ảnh theo chiều ngang của cảm biến với IK-B8842FR-VZ là 3840 px (8 MP, tỉ lệ 16:9). Chiều ngang thực tế của khung hình (còn gọi là bề rộng cảnh) là bề ngang thật mà camera bao quát tại đúng khoảng cách đặt mục tiêu. Vì độ phân giải ngang là hằng số của mỗi camera, chỉ có một cách để tăng px/m: thu hẹp bề rộng cảnh bằng cách kéo dài tiêu cự, đưa camera lại gần mục tiêu, hoặc giới hạn vùng giám sát hẹp lại. Đây là chìa khoá để hiểu vì sao một ống kính varifocal lại có giá trị đến vậy, sẽ phân tích ở phần sau.

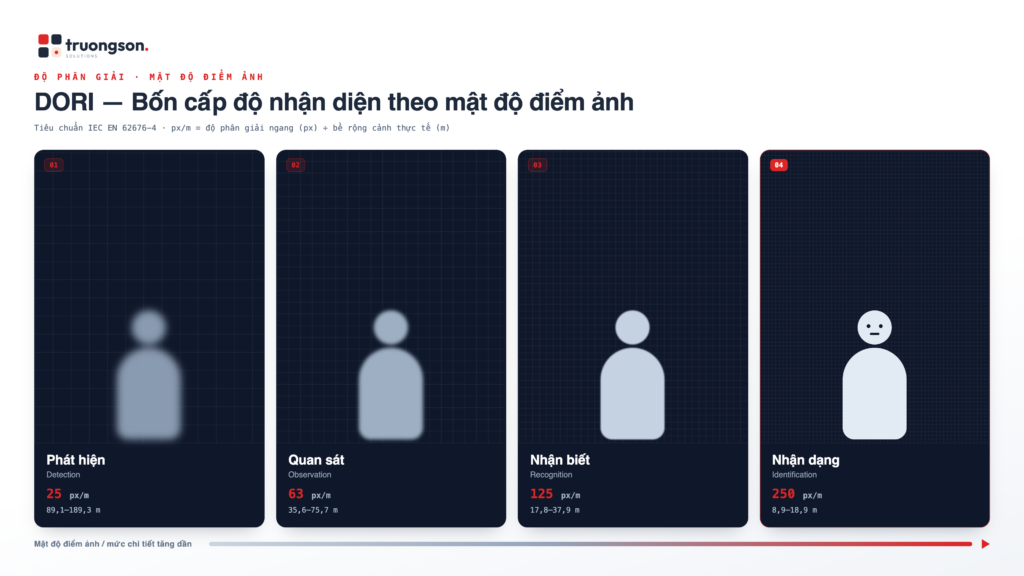

Ảnh 1: Phát hiện (25 px/m) chỉ biết “có người”; Quan sát (63 px/m) thấy dáng và hành vi; Nhận biết (125 px/m) đoán được người/xe quen; Nhận dạng (250 px/m) đủ rõ mặt để xác định danh tính.

3. Bảng px/m ↔ bề rộng cảnh tối đa của IK-B8842FR-VZ

Vì IK-B8842FR-VZ có độ phân giải ngang cố định 3840 px, ta có thể đảo công thức để trả lời câu hỏi thực hành nhất: ở mỗi cấp độ DORI, bề rộng cảnh tối đa cho phép là bao nhiêu để vẫn giữ đủ px/m? Lấy 3840 chia cho ngưỡng px/m của từng cấp độ.

Cấp độ DORI	Ngưỡng px/m tối thiểu	Bề rộng cảnh tối đa (m)
Nhận dạng (Identification)	≥ 250 px/m	3840 ÷ 250 ≈ 15,4 m
Nhận biết (Recognition)	≥ 125 px/m	3840 ÷ 125 ≈ 30,7 m
Quan sát (Observation)	≥ 63 px/m	3840 ÷ 63 ≈ 61,0 m
Phát hiện (Detection)	≥ 25 px/m	3840 ÷ 25 ≈ 153,6 m

Bảng trên đọc rất trực tiếp. Muốn đọc rõ biển số hay xác định danh tính một người (mức Nhận dạng), khung hình của IK-B8842FR-VZ tại vị trí mục tiêu không được rộng quá ~15,4 m; nếu chỉ cần nhận biết một người/xe đã biết thì biên độ nới tới ~30,7 m; còn để bao quát phát hiện chuyển động trong một sân rộng, một khung tới ~153,6 m vẫn đủ. Cùng một chiếc camera, cấp độ nhận diện thay đổi hoàn toàn theo bề rộng cảnh, và bề rộng cảnh lại do tiêu cự và khoảng cách lắp quyết định.

4. Ống kính varifocal 3.6–11 mm: chỉnh tiêu cự để đạt mức nhận diện mong muốn

Bề rộng cảnh không phải con số cố định nó là kết quả của quang học và có thể tính trước khi lắp. Khi chưa đo trực tiếp được tại hiện trường, dùng công thức quy đổi:

Công thức bề rộng cảnh

Bề rộng cảnh (m) = bề rộng cảm biến (mm) × khoảng cách (m) ÷ tiêu cự (mm). Cảm biến 1/1.8″ của IK-B8842FR-VZ có bề rộng vùng ảnh xấp xỉ 7,7 mm.

Ba biến số bề rộng cảm biến, khoảng cách, tiêu cự vì thế phải được tính cùng nhau. Đây chính là nơi ống kính motorized varifocal 3.6–11 mm phát huy giá trị. Cùng một vị trí lắp và một khoảng cách cố định, vặn ống kính về phía tele (11 mm) sẽ thu hẹp bề rộng cảnh, dồn 3840 px lên một vùng nhỏ hơn và đẩy px/m lên mức Nhận dạng; để ở wide (3.6 mm) sẽ mở rộng khung để bao quát, nhưng px/m trên mục tiêu xa tụt xuống mức thấp hơn. Nhờ varifocal điều khiển điện (motorized) kèm Auto Iris, kỹ thuật viên có thể tinh chỉnh tiêu cự từ xa qua giao diện cho tới khi đạt đúng bề rộng cảnh mong muốn mà không phải tháo camera xuống căn chỉnh thủ công.

Một ví dụ tính minh hoạ cho thấy dải tiêu cự này đủ rộng đến đâu. Giả sử cần đạt mức Nhận dạng cho một mục tiêu ở khoảng cách 20 m. Mức Nhận dạng (250 px/m) yêu cầu bề rộng cảnh tối đa 15,4 m. Áp công thức quang học, tiêu cự cần ≈ 7,7 × 20 ÷ 15,4 ≈ 10 mm. Con số 10 mm nằm gọn trong dải 3.6–11 mm của IK-B8842FR-VZ, nghĩa là chỉ cần chỉnh tiêu cự về gần đầu tele, không phải thay thiết bị hay đổi vị trí lắp. Đây là khác biệt thực hành giữa một camera ống kính cố định và một camera varifocal: cùng một bài toán hiện trường, varifocal cho dư địa để “đạt ngưỡng” chỉ bằng thao tác cấu hình.

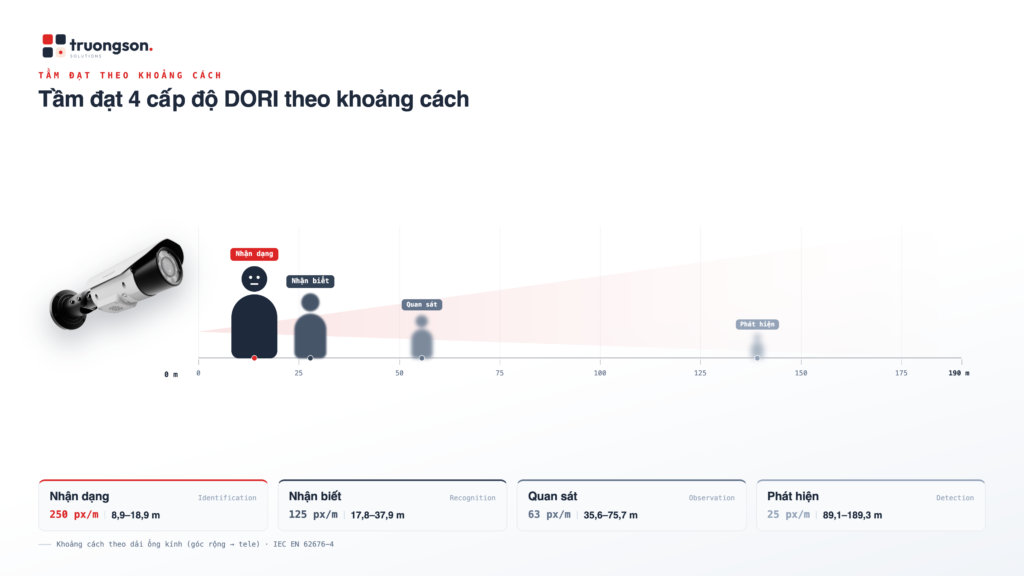

Ảnh 2: Tầm đạt bốn cấp độ DORI theo khoảng cách lắp Nhận dạng ≤ ~15 m, Nhận biết ~30 m, Quan sát ~60 m, Phát hiện ~150 m (IEC/EN 62676-4).

5. Những tính năng khác của IK-B8842FR-VZ tác động trực tiếp tới chất lượng nhận diện

px/m đạt ngưỡng mới chỉ là điều kiện cần. Một khuôn mặt có đủ 250 px/m nhưng bị cháy sáng vì ngược sáng, hay một biển số đủ điểm ảnh nhưng nhoè vì xe chạy nhanh, vẫn không “nhận diện được”. Phần này đi vào các tính năng quyết định liệu số điểm ảnh đó có chuyển thành chi tiết khai thác được hay không.

Cảm biến 1/1.8″ + True WDR 120 dB xử lý tương phản khắc nghiệt. Cảm biến 1/1.8″ lớn hơn loại 1/2.8″ thông dụng nên thu nhiều ánh sáng hơn, giảm nhiễu ở vùng tối. Kết hợp True WDR 120 dB, camera cân bằng được khung hình có cả vùng rất sáng lẫn vùng rất tối đúng các tình huống làm hỏng nhận diện nhất: mặt người ngược sáng ở cửa ra vào, đèn pha ô tô chiếu thẳng, và biển số phản quang loá trắng. WDR giữ cho ký tự biển số và đường nét khuôn mặt không bị cháy sáng.

Hồng ngoại 70 m duy trì nhận diện ban đêm. Khi trời tối, dải hồng ngoại (IR) tới 70 m vẫn giúp camera giữ px/m hữu ích. Cần lưu ý đặc thù: biển số phản quang phản xạ IR rất mạnh nên thường đọc tốt dưới hồng ngoại, trong khi khuôn mặt dưới IR là ảnh đơn sắc, mất thông tin màu và đôi khi giảm tương phản chi tiết. Vì vậy với bài toán nhận dạng khuôn mặt ban đêm cần cân nhắc thêm ánh sáng phụ trợ, còn nhận dạng biển số thì IR là lợi thế. Chi tiết về thu hình màu ban đêm xem bài Full Color / Starlight.

Tốc độ 25/30fps + khẩu độ F1.3 bắt nét vật chuyển động. Khẩu độ lớn F1.3 cho nhiều ánh sáng, cho phép dùng tốc độ màn trập nhanh hơn mà vẫn đủ phơi sáng; kết hợp 25/30fps, camera ghi lại sắc nét đối tượng đang di chuyển người đi nhanh, xe qua làn thay vì để lại vệt nhoè làm hỏng khuôn mặt/biển số. Mật độ điểm ảnh chỉ có ý nghĩa khi từng khung hình đủ sắc nét.

Face/Human/Vehicle Detection & Capture + Attribute Detection biến điểm ảnh thành dữ liệu tìm kiếm. Thay vì chỉ quay toàn cảnh, camera tự phát hiện, cắt và lưu riêng ảnh khuôn mặt, người, phương tiện kèm các thuộc tính (attribute) như giới tính, độ tuổi ước lượng, màu và loại xe. Nhờ đó về sau có thể truy xuất nhanh “tìm người mặc áo đỏ”, “tìm xe tải trắng” mà không phải tua lại toàn bộ băng ghi đây là phần khai thác giá trị thực sự của px/m cao: đủ chi tiết để thuật toán bóc tách thuộc tính chính xác.

Codec H.265 & smart codec giữ chi tiết khi nén. Mọi điểm ảnh ghi được đều phải qua nén trước khi lưu và truyền. H.265 cùng smart codec giảm dung lượng mạnh nhưng được tinh chỉnh để ưu tiên giữ chi tiết ở vùng có chuyển động/đối tượng. Đặt bitrate quá thấp để “tiết kiệm ổ” sẽ làm nhoè khối (block) đúng vùng khuôn mặt/biển số và xoá đi lợi thế px/m, vì vậy cần cân đối bitrate đủ cao tại các kênh chuyên nhận dạng.

6. Tổng kết: bộ ba quyết định nhận diện và gợi ý cấu hình

Khả năng “nhận diện được” của một camera không nằm ở một thông số đơn lẻ mà ở tích của bộ ba: độ phân giải × (tiêu cự / khoảng cách) × điều kiện sáng. Độ phân giải cung cấp “ngân sách” điểm ảnh; tiêu cự và khoảng cách quyết định bao nhiêu trong ngân sách đó được dồn lên mục tiêu (px/m); còn cảm biến, WDR, IR, khẩu độ và codec quyết định những điểm ảnh ấy có sắc nét và khai thác được hay không. IK-B8842FR-VZ mạnh ở cả ba: 3840 px ngang, varifocal 3.6–11 mm để tinh chỉnh px/m tại chỗ, và bộ tính năng quang học/AI để giữ chất lượng trong điều kiện thực.

Vận dụng bảng và công thức ở trên, có thể phác cấu hình cho vài tình huống điển hình (số liệu là điểm khởi đầu, cần kiểm chứng bề rộng cảnh tại hiện trường):

• Cổng ra vào / kiểm soát người: mục tiêu Nhận dạng (≥ 250 px/m). Giữ bề rộng cảnh tại điểm chụp mặt ≤ 15 m; đặt camera hơi chếch theo hướng di chuyển để bắt khuôn mặt chính diện; bật Face Detection & Capture và ưu tiên bitrate cao cho kênh này.
• Hành lang / lối đi dài: tận dụng khung hẹp tự nhiên của hành lang. Vặn tiêu cự về tele để dồn px/m, đạt Nhận biết tới ~30 m hoặc Nhận dạng ở đoạn gần; IR 70 m bao trùm tốt chiều dài hành lang trong đêm.
• Bãi xe / làn đọc biển số: mục tiêu Nhận dạng biển số. Bố trí camera dọc trục di chuyển của xe để giảm góc nghiêng biển số, giữ bề rộng cảnh tại điểm đọc ≤ 15 m; dựa vào True WDR cho đèn pha và IR cho biển số phản quang; bật Vehicle Detection & Capture để lưu riêng ảnh biển số.

Tóm lại, một thiết bị như IK-B8842FR-VZ có lượng điểm ảnh dồi dào và công cụ quang học để vượt mọi ngưỡng DORI, nhưng chỉ khi độ phân giải, tiêu cự, khoảng cách và điều kiện sáng được tính cùng nhau cho từng vị trí lắp. Đó là ranh giới giữa một hệ thống chỉ “nhìn thấy” và một hệ thống thực sự “nhận diện được”. Khi lắp ngoài trời, đừng quên yếu tố vỏ máy: xem bài chuẩn IP67 & chống phá hoại IK10 để thiết bị bền và không gián đoạn giám sát.

7. Câu hỏi thường gặp về DORI và camera IK-B8842FR-VZ

Câu hỏi thường gặp (FAQ)

DORI là gì?

DORI là khung phân loại bốn cấp độ giám sát theo tiêu chuẩn IEC/EN 62676-4: Phát hiện (Detection, ≥ 25 px/m), Quan sát (Observation, ≥ 63 px/m), Nhận biết (Recognition, ≥ 125 px/m) và Nhận dạng (Identification, ≥ 250 px/m). Mỗi cấp độ ứng với một ngưỡng mật độ điểm ảnh tối thiểu trên mục tiêu, xác định camera có thể “nhìn thấy”, “nhận biết” hay “nhận dạng” được đối tượng.

Mật độ điểm ảnh px/m được tính như thế nào?

Số điểm ảnh trên mỗi mét (px/m) = số điểm ảnh chiều ngang của camera ÷ chiều ngang thực tế (mét) của khung hình tại vị trí cần quan sát. Ví dụ IK-B8842FR-VZ có độ phân giải ngang 3840 px; nếu khung hình rộng 15 m tại vị trí mục tiêu thì mật độ đạt 3840 ÷ 15 = 256 px/m, vừa vượt ngưỡng Nhận dạng 250 px/m.

Cần bao nhiêu px/m để nhận dạng khuôn mặt hoặc đọc rõ biển số?

Tối thiểu 250 px/m, tương ứng mức Nhận dạng (Identification) theo IEC/EN 62676-4. Ở mật độ này, hình ảnh đủ chi tiết để xác định danh tính một cá nhân hoặc đọc rõ từng ký tự trên biển số. Dưới ngưỡng đó, camera chỉ “nhận biết” hoặc “phát hiện” chứ chưa khẳng định được “ai”.

Camera IK-B8842FR-VZ đạt mức Nhận dạng ở bề rộng cảnh tối đa bao nhiêu?

Khoảng 15,4 m. Với độ phân giải ngang 3840 px, lấy 3840 ÷ 250 ≈ 15,4 m, đây là bề rộng khung hình tối đa để IK-B8842FR-VZ vẫn giữ mức Nhận dạng. Nếu chỉ cần Nhận biết, biên độ nới tới ~30,7 m; còn để phát hiện chuyển động, một khung rộng tới ~153,6 m vẫn đủ.

Vì sao camera 8 MP vẫn có thể không nhận diện được khuôn mặt?

Vì độ phân giải tổng (8 MP) khác với mật độ điểm ảnh trên mục tiêu (px/m). Một camera 8 MP lắp góc quá rộng hoặc đối tượng ở xa chỉ “trải” được vài chục điểm ảnh lên khuôn mặt, đủ thấy “có người” nhưng không đủ khẳng định là “ai”. Khả năng nhận diện do px/m quyết định, không phải con số megapixel danh nghĩa.

Ống kính varifocal 3.6–11 mm của IK-B8842FR-VZ hỗ trợ nhận diện như thế nào?

Ống kính motorized varifocal cho phép chỉnh tiêu cự ngay tại chỗ để thu hẹp hoặc mở rộng bề rộng cảnh, qua đó điều khiển px/m. Vặn về tele (11 mm) dồn 3840 px lên vùng nhỏ hơn, đẩy mật độ lên mức Nhận dạng; để wide (3.6 mm) mở khung bao quát. Nhờ đó nhiều vị trí chỉ cần chỉnh tiêu cự, không phải đổi thiết bị.

Camera IK-B8842FR-VZ có nhận diện được vào ban đêm không?

Có. Camera trang bị hồng ngoại tới 70 m cùng True WDR 120 dB, duy trì mật độ điểm ảnh hữu ích trong điều kiện thiếu sáng và ngược sáng. Biển số phản quang đọc tốt dưới hồng ngoại; riêng nhận dạng khuôn mặt ban đêm nên bổ sung ánh sáng phụ trợ vì ảnh IR là đơn sắc, mất thông tin màu.

IK-B8842FR-VZ có những tính năng AI nhận diện nào?

IK-B8842FR-VZ tích hợp Face/Human/Vehicle Detection & Capture cùng Attribute Detection, tự phát hiện, cắt và lưu riêng ảnh khuôn mặt, người và phương tiện kèm thuộc tính như giới tính, độ tuổi ước lượng, màu và loại xe. Nhờ đó có thể truy xuất nhanh theo đặc điểm mà không phải tua lại toàn bộ băng ghi.
