Cấu hình ANPR nhận dạng biển số theo làn đường: vùng nhận dạng, góc lắp và ngưỡng kích thước biển số

Hiệu quả của ANPR được quyết định ngay từ ba yếu tố: vùng nhận dạng đặt đúng chỗ trên làn, camera lắp đúng góc, và ngưỡng kích thước biển số đặt phù hợp. Bài viết hướng dẫn cấu hình ANPR cho từng làn đường xoay quanh ba yếu tố đó, kèm các bước thao tác trên trang LPR.

Nhận dạng biển số tự động gọi tắt là ANPR, là nền tảng cho thu phí không dừng, kiểm soát ra vào, bãi đậu xe và giám sát giao thông theo làn. Khác với camera giám sát thông thường, ANPR đòi hỏi biển số phải hiện rõ, đủ lớn và ít méo trong khung hình thì phần mềm mới đọc đúng. Vì sao ba điều kiện hình ảnh này lại quyết định tỉ lệ đọc đúng được giải thích trong bài nguyên lý ANPR/LPR và điều kiện đạt độ chính xác cao; còn bài này tập trung vào phần thực hành: cấu hình ANPR cho từng làn.

1. Khi nào cần làm và chuẩn bị trước

Cấu hình này dùng cho trạm thu phí, cổng kiểm soát, bãi đậu xe và các làn đường cần ghi nhận biển số từng xe. Mục tiêu là đọc đúng biển số của mỗi phương tiện đi qua làn, làm cơ sở cho mở barrier, đối chiếu danh sách hay truy vết về sau.

• Một camera cho một làn: để đọc biển số ổn định, mỗi làn nên có một camera riêng hướng đúng theo trục làn. Một camera ôm nhiều làn khiến biển số ở làn xa bị nhỏ và lệch, làm tỉ lệ đọc sai tăng cao.
• Điều kiện thiết bị và phân tích: dùng camera hoặc đầu ghi có hỗ trợ nhận dạng biển số. Nếu phân tích chạy trên thiết bị, cần bật phân tích thông minh tại chỗ cho kênh trước; nếu chạy trên nền tảng, dùng module nhận dạng biển số của ikeCore.
• Chuẩn bị dữ liệu: chuẩn bị sẵn danh sách biển số cần quản lý nếu có nhu cầu so khớp ví dụ danh sách được phép hoặc danh sách cấm, cùng nơi lưu ảnh chụp biển số phục vụ đối chiếu.

2. Các bước cấu hình trên trang LPR

Toàn bộ cấu hình ANPR theo làn thực hiện trên trang LPR, trong mục Settings và tab General. Hãy làm theo đúng thứ tự các số đánh dấu màu đỏ trên mỗi hình bên dưới.

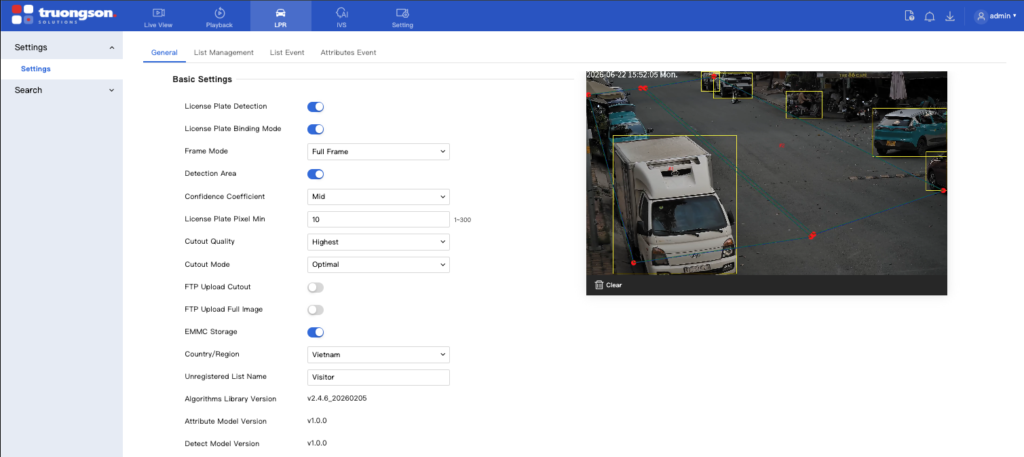

Hình 1: Tab LPR và phần Basic Settings của trang General (các bước 1 đến 5).

Bước 1 — Mở chức năng LPR: trên thanh menu trên cùng, nhấn LPR để vào trang nhận dạng biển số.

Bước 2 — Vào trang cấu hình: ở cột menu bên trái, chọn Settings rồi mở mục Settings.

Bước 3 — Mở tab General: chọn tab General để vào cấu hình chung của LPR.

Bước 4 — Đặt thông số trong Basic Settings: bật và chỉnh các tham số nhận dạng trong khối Basic Settings; giải thích từng tham số ở phần ngay bên dưới.

Bước 5 — Quan sát khung xem trước: vùng hình bên phải hiển thị trực tiếp cảnh quay cùng các khung phát hiện; dùng nó để căn vùng nhận dạng cho khớp làn và kiểm tra biển số hiện đủ lớn, đủ rõ.

Giải thích các tham số trong Basic Settings

Tham số	Ý nghĩa & cách đặt
License Plate Detection	Bật/tắt nhận dạng biển số. Phải bật thì hệ thống mới đọc biển trên làn.
License Plate Binding Mode	Gán biển số vừa đọc vào đúng phương tiện phát hiện được, tránh gán nhầm biển sang xe khác.
Frame Mode	Phạm vi quét biển trong khung hình; Full Frame quét toàn khung.
Detection Area	Bật vùng phát hiện để chỉ nhận dạng trong vùng đã khoanh trên làn, không phủ sang làn bên.
Confidence Coefficient	Hệ số tin cậy (Low, Mid, High). Mid là mức cân bằng; tăng lên High để giảm nhận nhầm, hạ xuống Low nếu hay bỏ sót biển.
License Plate Pixel Min	Chiều rộng nhỏ nhất của biển tính theo điểm ảnh (1 đến 300). Biển nhỏ hơn ngưỡng sẽ bị bỏ qua; đặt nhỏ để bắt biển ở xa, tăng lên để loại nhiễu.
Cutout Quality	Chất lượng ảnh cắt biển; Highest cho ảnh rõ nhất nhưng tốn dung lượng hơn.
Cutout Mode	Cách chọn khung cắt biển; Optimal để thiết bị tự chọn khung đẹp nhất.
FTP Upload Cutout / FTP Upload Full Image	Bật để tự đẩy ảnh cắt biển hoặc ảnh toàn cảnh lên máy chủ FTP.
EMMC Storage	Lưu dữ liệu nhận dạng vào bộ nhớ EMMC trên thiết bị.
Country, Region	Chọn quốc gia để dùng đúng định dạng biển, ví dụ Vietnam.
Unregistered List Name	Tên nhãn cho biển chưa đăng ký trong danh sách, ví dụ Visitor.
Algorithms Library / Attribute Model / Detect Model Version	Phiên bản thư viện thuật toán và model — chỉ để tham khảo, không cần chỉnh.

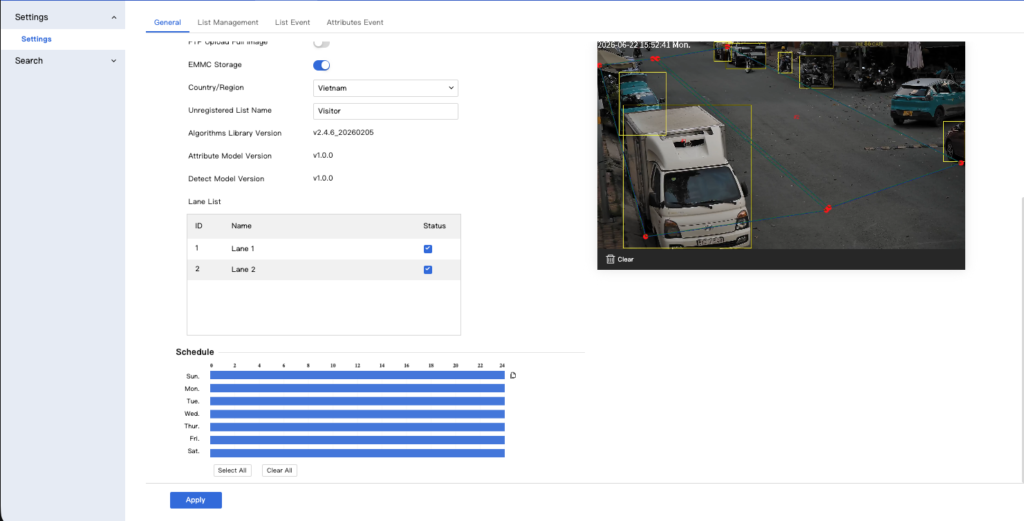

Hình 2: Lane List, Schedule và nút Apply trên trang General (các bước 6 đến 8).

Bước 6 — Chọn làn cần nhận dạng (Lane List): trong bảng Lane List, tích ô Status cho các làn cần bật, ví dụ Lane 1 và Lane 2. Mỗi làn được bật tương ứng một vùng nhận dạng trên khung hình.

Bước 7 — Đặt lịch hoạt động (Schedule): ở khung Schedule, kéo chọn khung giờ theo từng ngày trong tuần mà hệ thống cần nhận dạng; nhấn Select All để bật cả tuần hoặc Clear All để xóa và chọn lại.

Bước 8 — Lưu cấu hình: nhấn Apply để áp dụng toàn bộ cài đặt vừa đặt.

Kiểm tra kết quả nhận dạng

Sau khi nhấn Apply, mở lại Live View của kênh. Khi có xe đi qua vùng nhận dạng, hệ thống tự chụp biển và hiển thị khung Recognition Result, đồng thời thêm một dòng kết quả vào bảng bên dưới.

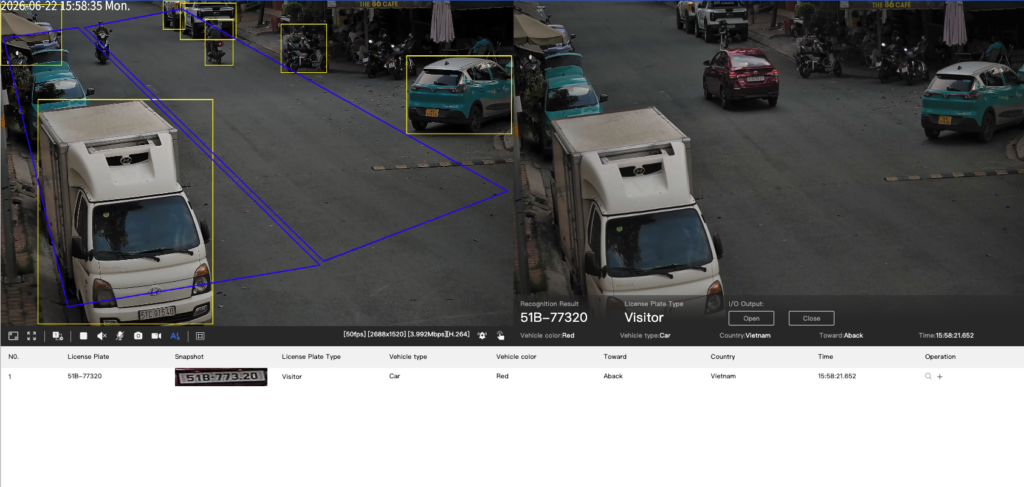

Hình 3: Kết quả nhận dạng biển số hiển thị trên Live View.

• Recognition Result: biển số đọc được, ví dụ 51B-77320.
• License Plate Type: nhóm danh sách của biển, ví dụ Visitor cho biển chưa đăng ký.
• Vehicle type, Vehicle color: loại xe và màu xe nhận được, ví dụ Car và Red.
• Country: quốc gia của biển, ví dụ Vietnam.
• Toward: hướng di chuyển của xe, ví dụ Aback khi xe đi ra xa camera.
• Time: thời điểm nhận dạng, ví dụ 15:58:21.652.
• Snapshot: ảnh cắt biển lưu kèm mỗi lần đọc, dùng để đối chiếu và truy vết về sau.
• I/O Output (Open, Close): nút điều khiển ngõ ra của thiết bị để mở hoặc đóng, ví dụ mở barrier khi biển hợp lệ.

3. Tinh chỉnh nâng cao và tùy chọn

• Tốc độ màn trập cho xe chạy nhanh: với làn có xe chạy nhanh, đặt tốc độ màn trập đủ nhanh trong phần phơi sáng của camera để biển số không bị nhoè do chuyển động. Biển nhoè là nguyên nhân đọc sai phổ biến nhất trên đường tốc độ cao.
• Ánh sáng và chống loá ban đêm: ban đêm cần đủ ánh sáng cho vùng đọc, có thể dùng đèn hồng ngoại hoặc đèn bổ sung; đồng thời tránh để đèn pha xe hay phản quang trên biển gây loá làm mất ký tự.
• Camera chuyên dụng cho ANPR: với làn quan trọng, ưu tiên camera chuyên cho nhận dạng biển số thay vì camera giám sát thường, vì loại chuyên dụng được tối ưu sẵn cho việc bắt biển trong điều kiện thực tế của làn đường. Khi cần ghi hình vi phạm, xem thêm bài thiết bị ghi hình vi phạm giao thông để bảo đảm đủ ảnh toàn cảnh, cận cảnh biển số, thời gian và địa điểm.

4. Lưu ý quan trọng và bẫy thường gặp

• Góc lắp quá lệch hoặc quá dốc: vượt giới hạn góc làm ký tự méo và hệ thống đọc sai; luôn hướng camera theo trục làn và giữ góc trong ngưỡng khuyến nghị.
• Biển số hiện quá nhỏ: camera đặt quá xa hoặc quá cao khiến biển chỉ còn ít điểm ảnh, không đủ để đọc; chỉnh lại vị trí, tiêu cự hoặc vùng đọc.
• Gộp nhiều làn vào một vùng: một vùng đọc phủ nhiều làn khiến biển ở làn xa nhỏ và lệch; nên bố trí mỗi làn một camera và một vùng nhận dạng riêng.
• Xe chạy nhanh bị nhoè biển: màn trập chậm trên làn tốc độ cao làm biển nhoè; hãy tăng tốc độ màn trập và đặt vạch kích hoạt ở nơi biển rõ.
• Thiết bị tự khởi động lại khi bật phân tích: bật phân tích thông minh tại chỗ làm thiết bị khởi động lại; nên lên lịch để không gián đoạn giám sát.

5. Xử lý nhanh sự cố

• Không bắt được biển: kiểm tra góc lắp có đúng trục làn không, vùng nhận dạng và vạch kích hoạt đặt đúng đoạn làn chưa, và ngưỡng kích thước biển có quá lớn khiến biển thật bị loại không.
• Đọc sai ký tự: thường do biển nhoè vì màn trập chậm, loá đèn ban đêm, góc quá lệch, hoặc biển bẩn mờ; điều chỉnh màn trập, ánh sáng và góc, đồng thời kiểm tra điều kiện thực tế của biển số.
• Bỏ sót xe đi nhanh: tăng tốc độ màn trập, đặt lại vạch kích hoạt và bảo đảm vùng đọc đủ rộng để bắt kịp xe; biển xe máy nhỏ hơn nên có thể cần hạ ngưỡng kích thước nhỏ nhất (License Plate Pixel Min) cho phù hợp.

6. Câu hỏi thường gặp (FAQ)

Câu hỏi thường gặp (FAQ)

ANPR cần lắp camera theo góc nào?

Hướng camera theo trục làn để giảm méo. Theo nguyên tắc chung, góc lệch ngang và góc cúi nên giữ nhỏ, lý tưởng quanh 15 đến 20 độ và không nên vượt 30 độ, sao cho biển số hiện gần như nằm ngang trong khung. Cơ sở của giới hạn góc này xem bài nguyên lý ANPR/LPR.

Một camera đọc được nhiều làn không?

Nên mỗi làn một camera. Gộp nhiều làn vào một camera khiến biển ở làn xa nhỏ và lệch, làm giảm độ chính xác nhận dạng.

Ngưỡng kích thước biển số dùng để làm gì?

Để hệ thống chỉ đọc biển nằm trong khoảng kích thước hợp lệ. Biển nhỏ hơn ngưỡng không đủ điểm ảnh để đọc, còn vùng quá lớn dễ bị nhầm là biển. Tham số License Plate Pixel Min đặt chiều rộng nhỏ nhất của biển theo điểm ảnh (1 đến 300).

Chiều cao ký tự trên biển cần bao nhiêu?

Ký tự phải đủ lớn để đọc đúng; theo hướng dẫn chung nên đạt tối thiểu khoảng vài chục điểm ảnh trong vùng đọc. Ngưỡng cụ thể được đặt trong thiết bị và tùy model, firmware.

Vì sao biển bị đọc sai?

Thường do biển nhoè vì màn trập chậm, loá đèn ban đêm, góc lắp quá lệch, hoặc biển bẩn mờ. Hãy điều chỉnh tốc độ màn trập, ánh sáng và góc camera.

Vùng nhận dạng nên đặt ở đâu trên làn?

Ở đoạn xe đi qua mà biển hiện rõ và đủ lớn, không phủ sang làn bên cạnh. Nếu dùng vạch kích hoạt, đặt vạch tại nơi biển số đã rõ.

Xe máy biển nhỏ có đọc được không?

Đọc được nhưng khó hơn vì biển nhỏ. Có thể hạ ngưỡng kích thước nhỏ nhất (License Plate Pixel Min) và lắp camera gần hơn để biển hiện đủ lớn trong vùng đọc.

ANPR có điều khiển barrier được không?

Có. Dùng License Plate Manage để lập danh sách và License Match Config để đặt hành động, ví dụ mở barrier với biển hợp lệ hoặc cảnh báo với biển trong danh sách cấm; có thể điều khiển ngõ ra I/O Output (Open/Close) trực tiếp.

7. Kết luận

Một hệ thống ANPR theo làn đọc đúng hay sai phụ thuộc trước hết vào điều kiện hình ảnh chứ không chỉ vào phần mềm. Khi camera được lắp đúng góc theo trục làn, vùng nhận dạng phủ đúng đoạn biển hiện rõ, và ngưỡng kích thước biển được căn để biển luôn đủ lớn và không bị nhầm lẫn, phần mềm sẽ nhận dạng nhanh và chính xác. Ba yếu tố, vùng nhận dạng, góc lắp và ngưỡng kích thước biển, vì thế cần được tinh chỉnh cùng nhau trên từng làn cụ thể, thay vì áp một cấu hình chung cho mọi vị trí.
